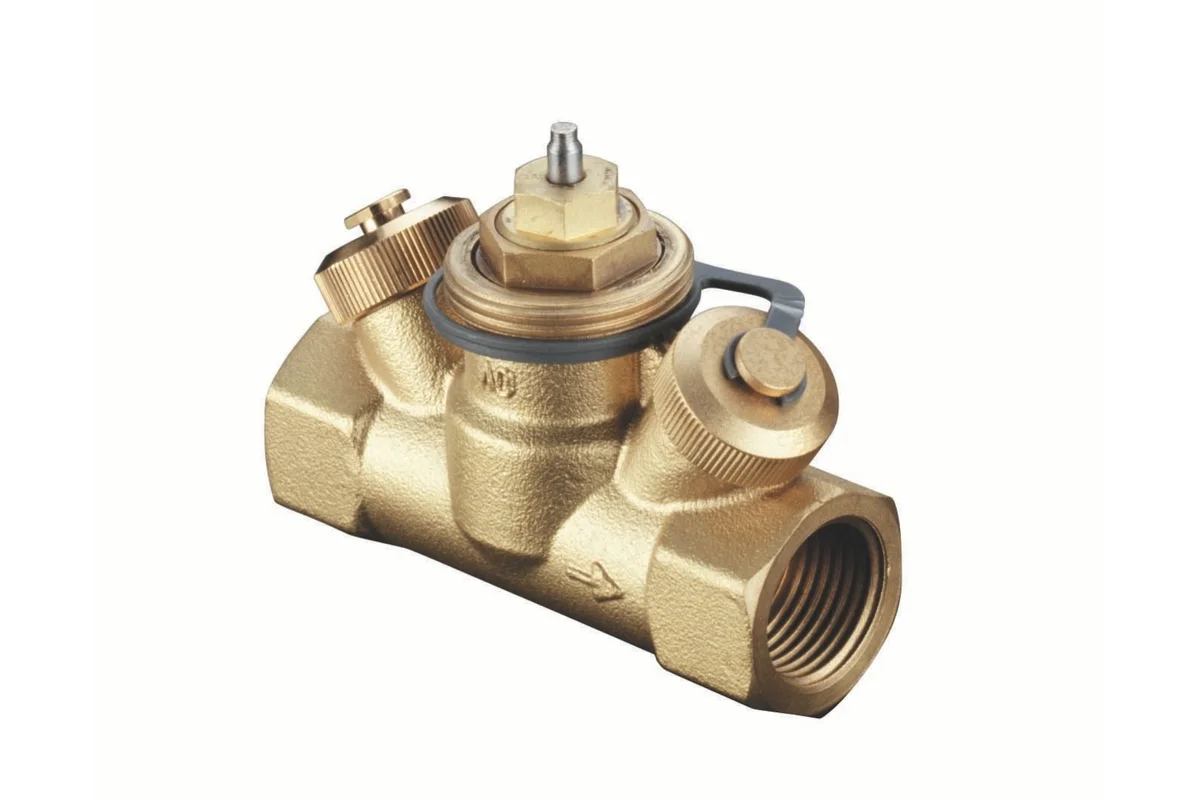

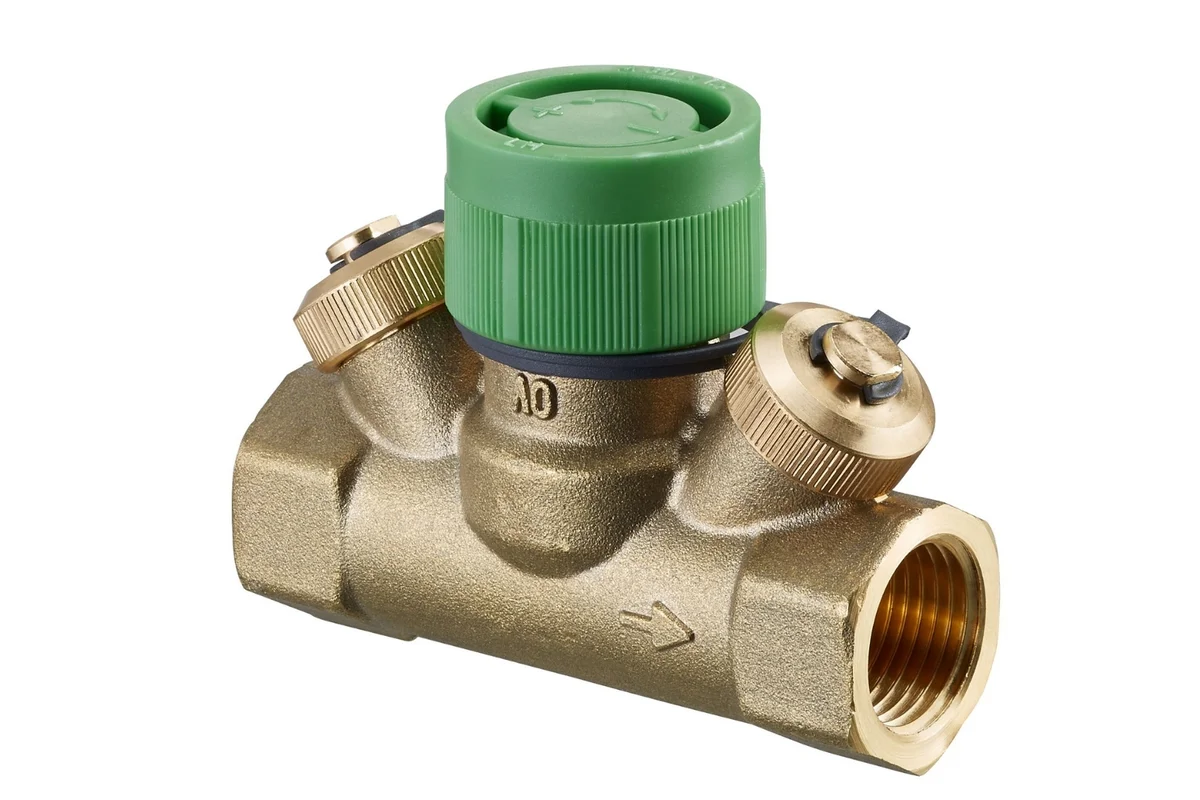

A válvula de controle Oventrop, da linha Hycocon HTZ, é projetada para sistemas de aquecimento e resfriamento em circuitos fechados. Disponível nos diâmetros nominais de DN 15 a DN 40, com diferentes valores de Kvs conforme o modelo (variando de 1.7 a 10 Kvs).
| Kv (1K P) | Kv (2K P) | Kvs | Código | |
| DN 15 Rp1/2″ | 0.52 | 0.95 | 1.7 | 1068564 |
| DN 20 Rp 3/4″ | 0.52 | 1.04 | 2.7 | 1068567 |
| DN 25 Rp 1″ | 0.52 | 1.08 | 3.6 | 1068568 |
| DN 32 Rp 1 1/4″ | 0.70 | 1.39 | 6.8 | 1068570 |
| DN 40 Rp 1 1/2″ | 0.84 | 1.58 | 10.0 | 1068572 |
Fabricada em latão resistente à deszincificação (DZR), atende à classe de pressão PN 16. O corpo suporta instalação em tubulações de ida ou retorno, respeitando a indicação de fluxo indicada. Possui pontos de medição integrados que permitem verificar pressão diferencial e vazão, facilitando comissionamento e manutenção.

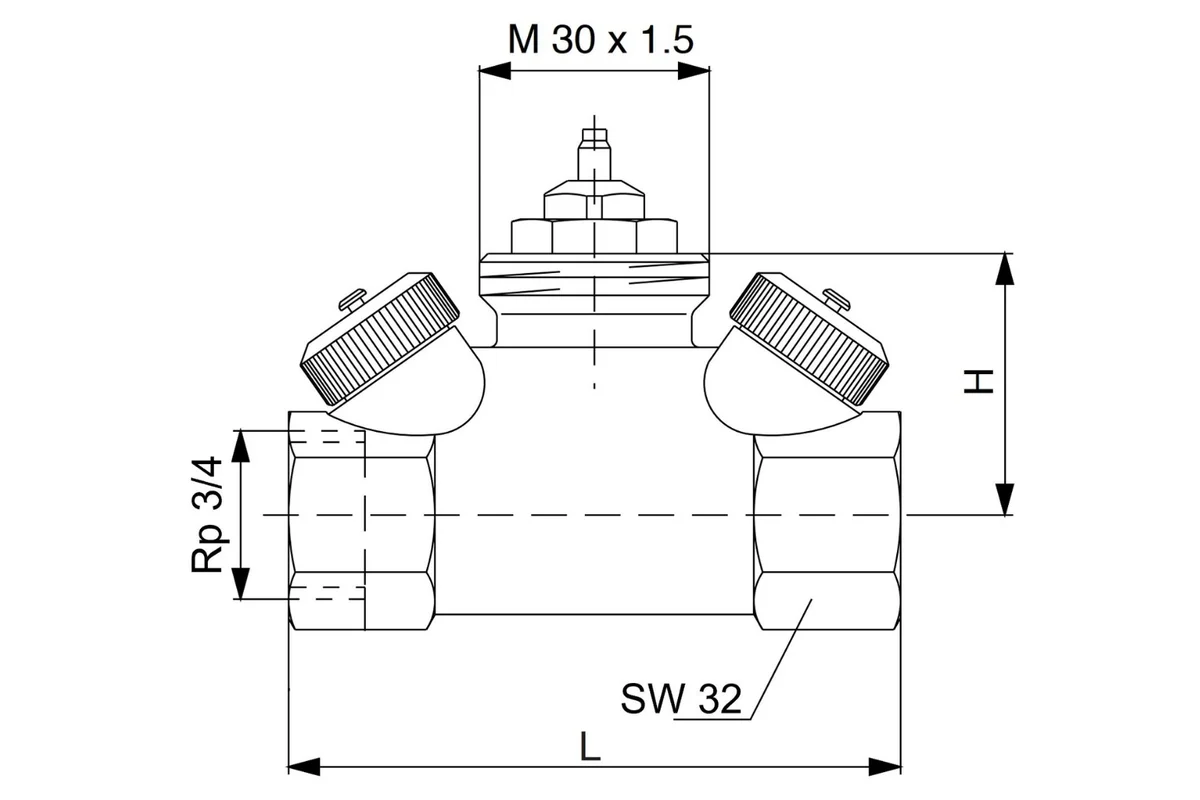

Essa válvula de controle écompatível com atuadores de conexão padrão M 30 x 1.5.
Pode ser utilizada com água de aquecimento ou resfriamento, bem como com misturas de água e glicol, conforme limites especificados pelo fabricante.
Características Principais da Válvula de Controle Hycocon HTZ
A válvula de controle Hycocon HTZ da Oventrop é projetada para aplicações em sistemas HVAC, combinando funções de balanceamento e controle em circuitos hidrônicos.
Os principais recursos dessa válvula de controle da Oventrop incluem:
Pontos de medição integrados para verificação do diferencial de pressão.
Compatibilidade com atuadores com conexão padrão M 30 x 1.5.
Pressão máxima de operação: 16 bar (PN 16).
Faixa de temperatura de operação: -10 °C a +120 °C.
Os valores de vazão (Kvs) variam conforme o diâmetro nominal e devem ser definidos com base nos diagramas técnicos do fabricante.
A pressão máxima de operação é de 16 bar (PN 16). A faixa de temperatura de operação deve seguir os limites especificados no datasheet.
O equipamento pode ser combinado com acessórios e diferentes tipos de conexão, conforme a necessidade da instalação.
Aplicações dessa Válvula de Controle
Essa válvula de controle aplica-se em edifícios comerciais e outras instalações com sistemas de climatização por água. Garante distribuição uniforme de fluxo em loops hidrônicos. Em subestações AVAC, regula ramais primários.
Ideal para projetos que exigem controle confiável e possibilidade de verificação em campo.
Instalação e Manutenção
A instalação deve ser realizada conforme o sentido de fluxo indicado no corpo da válvula.
Os pontos de medição permitem a verificação do diferencial de pressão sem necessidade de desmontagem.
Para operação com atuadores, deve-se utilizar modelos compatíveis com conexão M 30 x 1.5.
A GDA Automação é distribuidora autorizada Oventrop no Brasil e oferece disponibilidade de estoque para atendimento ágil em todo o país.
