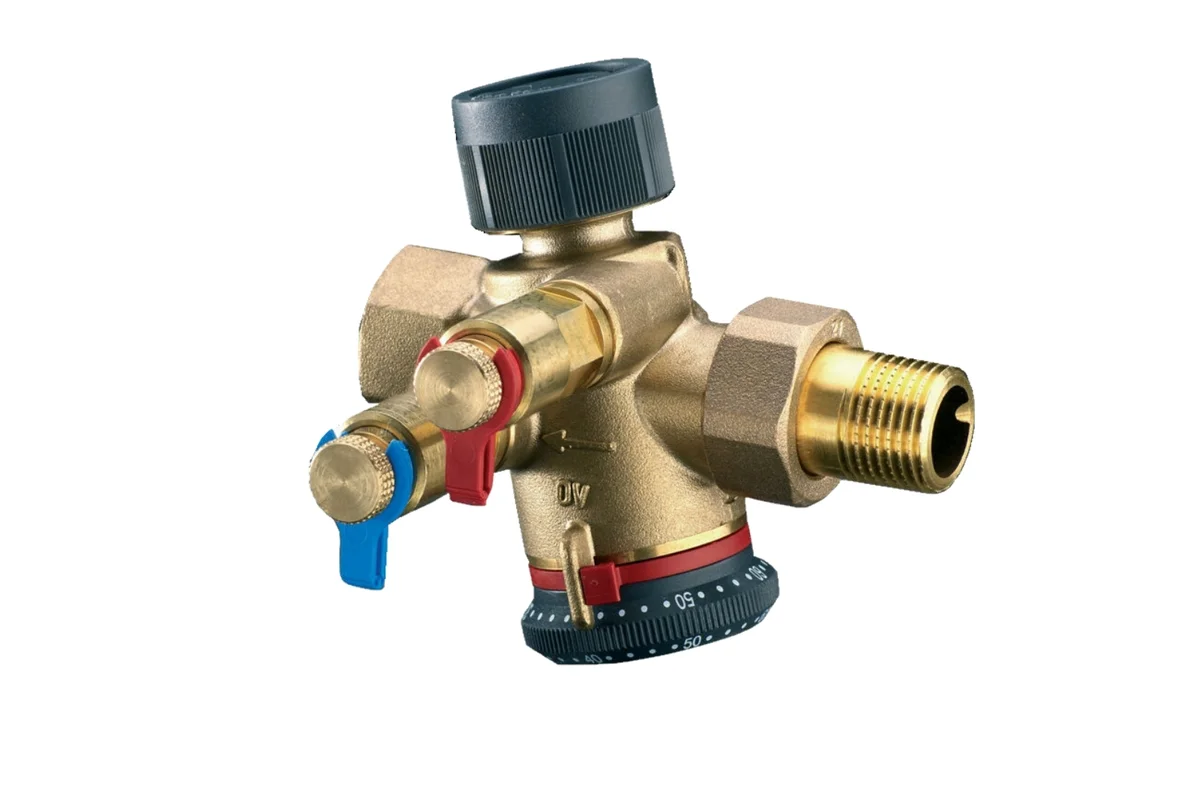

A válvula de balanceamento independente de pressão Oventrop, linha Cocon QTZ, é ideal para sistemas de aquecimento e resfriamento. Ela une um controlador de fluxo automático a uma válvula de controle. Assim, garante equilíbrio hidrônico dinâmico em circuitos fechados.
Indicada para tamanhos DN 10 a DN 32 e pressões PN 16 ou PN 25, permite instalação na tubulação de ida ou retorno. Os diferentes códigos da linha atendem a variadas faixas de vazão, permitindo seleção precisa conforme o projeto (vide tabela abaixo).
Funcionamento da Válvula de Balanceamento Independente de Pressão – linha Cocon QTZ
A válvula de balanceamento independente de pressão Cocon QTZ mantém o fluxo estável, mesmo com variações na pressão do sistema. Uma membrana interna regula a diferença de pressão.

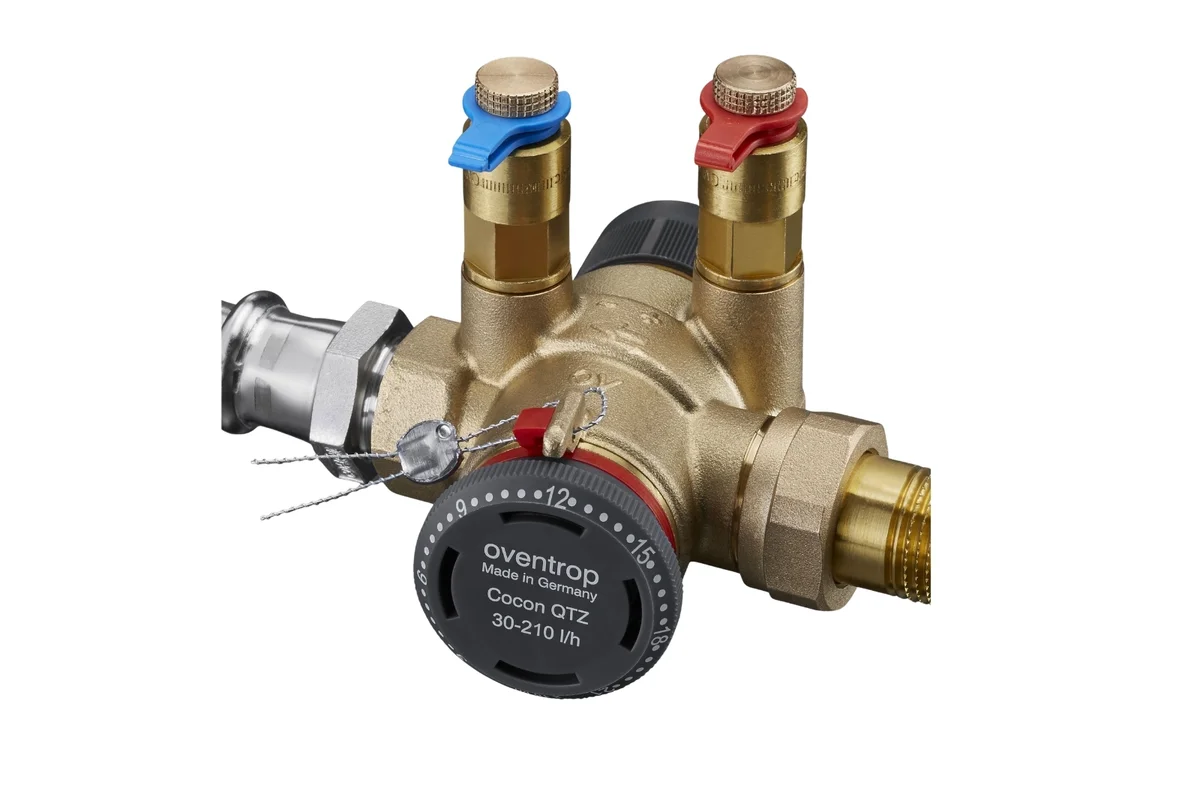

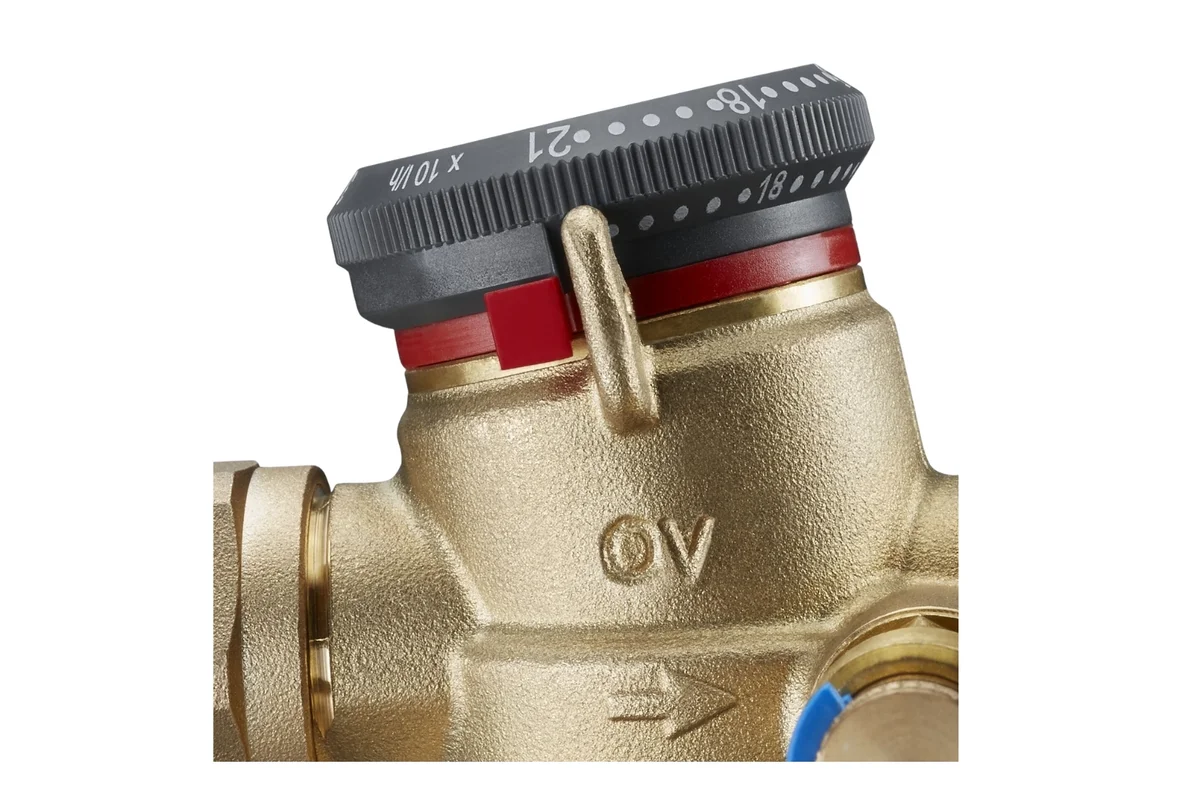

O ajuste de vazão (em l/h) é feito por meio de uma roda de ajuste com escala visível externamente, inclusive com o atuador instalado. A regulagem pode ser bloqueada e selada, evitando alterações não autorizadas após o comissionamento.
Essas características proporcionam vantagens como:
Proteção contra ajustes indevidos.
Leitura fácil do valor ajustado.
Estabilidade de controle mesmo em carga parcial.
O fechamento pode ser feito manualmente ou por atuador. As válvulas também contam com pontos de medição integrados para verificação de pressão e diagnóstico do sistema.
Características Técnicas – linha Oventrop Cocon QTZ
A linha Oventrop Cocon QTZ tem opções de conexão: rosca interna, externa ou acoplamento. Materiais construtivos incluem corpo em latão DZR, vedação EPDM e componentes internos em aço inoxidável.
Principais características:
Faixa de controle ajustável em l/h conforme modelo.
Temperatura de operação: -10°C a +120 °C.
Classes de pressão: PN 16 e PN 25.
Compatível com água de aquecimento/resfriamento ou misturas com glicol até 50%.
As válvulas são compatíveis com atuadores eletrotérmicos e motorizados para diferentes estratégias de controle.
Aplicações da Válvula Balanceadora Cocon QTZ
Perfeita para trocadores de calor, como fan coils e tetos frios, ou tubulações de distribuição. Ótima em sistemas HVAC.
A válvula balanceadora reduz a necessidade de balanceamento manual e garante vazão constante nos terminais, mesmo com variações de carga no sistema.
Isso contribui diretamente para: • Maior eficiência energética • Redução de consumo de bombas • Estabilidade térmica nos ambientes
Especificações de Pedido e Acessórios da Válvula balanceadora
A linha Cocon QTZ possui diferentes códigos para cada combinação de diâmetro, conexão e faixa de vazão. Consulte nosso time de vendas ou datasheet para detalhes completos.
Acessórios disponíveis incluem: • Atuadores compatíveis • Conexões de medição • Isolamento térmico
A Oventrop segue rigorosos padrões internacionais de qualidade e fabricação.
Essa válvula de balanceamento independente de pressão está disponível no Brasil pela GDA Automação, distribuidor autorizado Oventrop.
Entre em contato com nossa equipe para mais informações ou solicite sua cotação.
