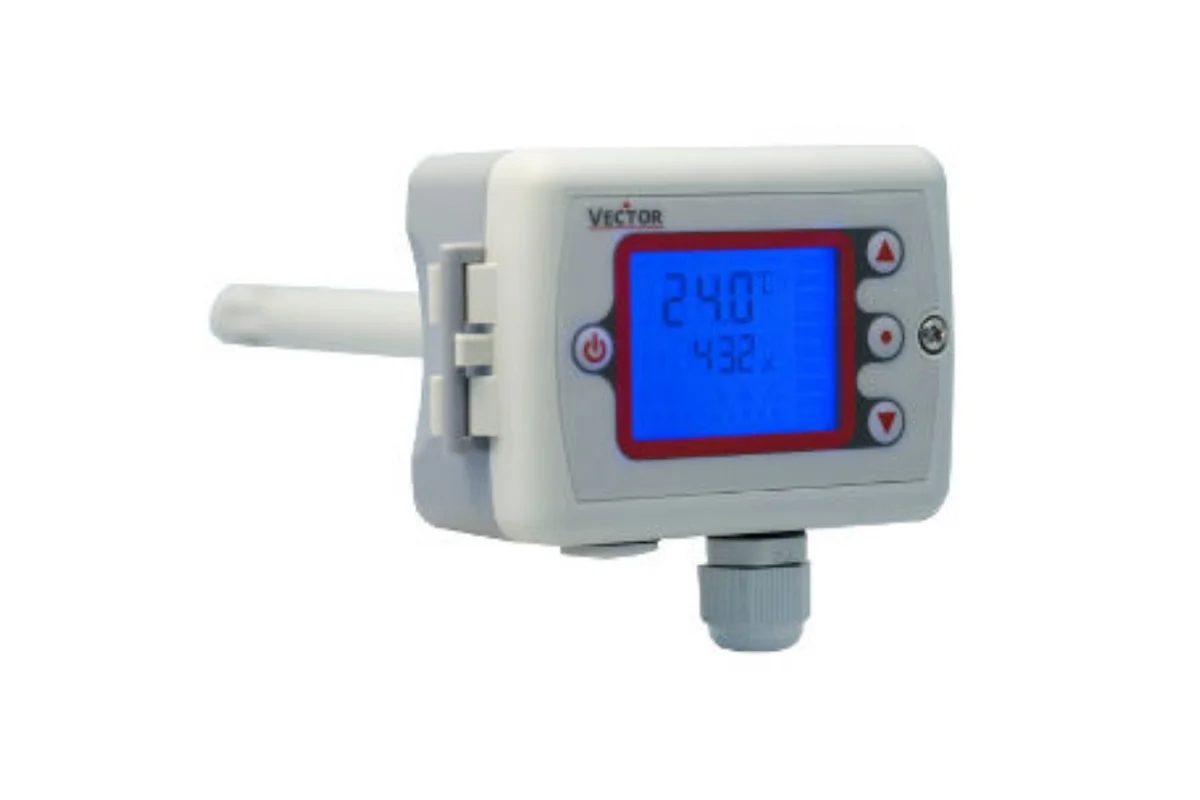

O controlador de automação para dutos SDC2 Vector é um dispositivo programável para montagem em dutos de sistemas HVAC.
Desenvolvido pela Vector Controls, integra sensores e controles para ventilação, temperatura, umidade, CO2 e VOC (a depender da versão e modelo).
Oferece dois loops de controle PI independentes. Suporta comunicação RS485 com Modbus RTU/ASCII ou BACnet MS/TP.
Este controlador Vector aplica-se em edifícios comerciais, hospitais, data centers e indústrias. Alimentação flexível em 24 VAC ±10% ou 12-34 VDC. Consumo máximo de 10 VA.
Configuração pode ser via software Easyset no PC, terminais OPT1/OPA2 ou módulo de memória AEC-PM2. Opera no sistema X2 com parâmetros protegidos por senha.
Controlador de automação para dutos com sensores integrados
O controlador de automação para dutos SDC2 Vector monitora variáveis diretamente nos dutos. Modelos variam por sensores: temperatura (-40 a 70°C, repetibilidade ±0.1°C), umidade (0-100% RH, histerese ±1%, estabilidade <0.5%/ano), CO2 (0-2000 ppm, NDIR com ABC, resposta 2 min) e VOC (0-2000 ppb, MOS com correção automática).
Dois loops configuráveis gerenciam desumidificação, ajuste de setpoint, e controle em cascata. Funções auxiliares incluem changeover automático aquecimento/resfriamento e compensação de setpoint.
Saídas: 2 analógicas universais (0-10V ou 0-20mA, resolução 10 bit), 1 relé SPDT (2A em 48 VAC/30 VDC).
Entrada universal aceita NTC remoto ou sinais 0-10V/20mA. 8 alarmes livres com estados de saída selecionáveis.
Aplicações principais:
Controle de ventilação em UTAs e VAVs
Regulação de temperatura e umidade em zonas específicas
Gerenciamento de umidificadores e desumidificadores
Qualidade do ar com monitoramento de CO2 e VOC
Controle de bombas, ventiladores e dampers
Controlador de automação programável SDC2 Vector para montagem em duto
O controlador de automação programável SDC2 usa sistema X2 para lógica flexível. Permite funções diferenciais, médias, min/max e cálculos de entalpia ou ponto de orvalho. Variantes pré-configuradas: -W8/-W28 para dew point, -W9/-W29 para entalpia (unidades °C/°F ou BTU/lb).
Comunicação isolada RS485 suporta até 128 nós por rede, topologia daisy chain, comprimento máx. 1200 m. Certificação BTL para BACnet MS/TP.

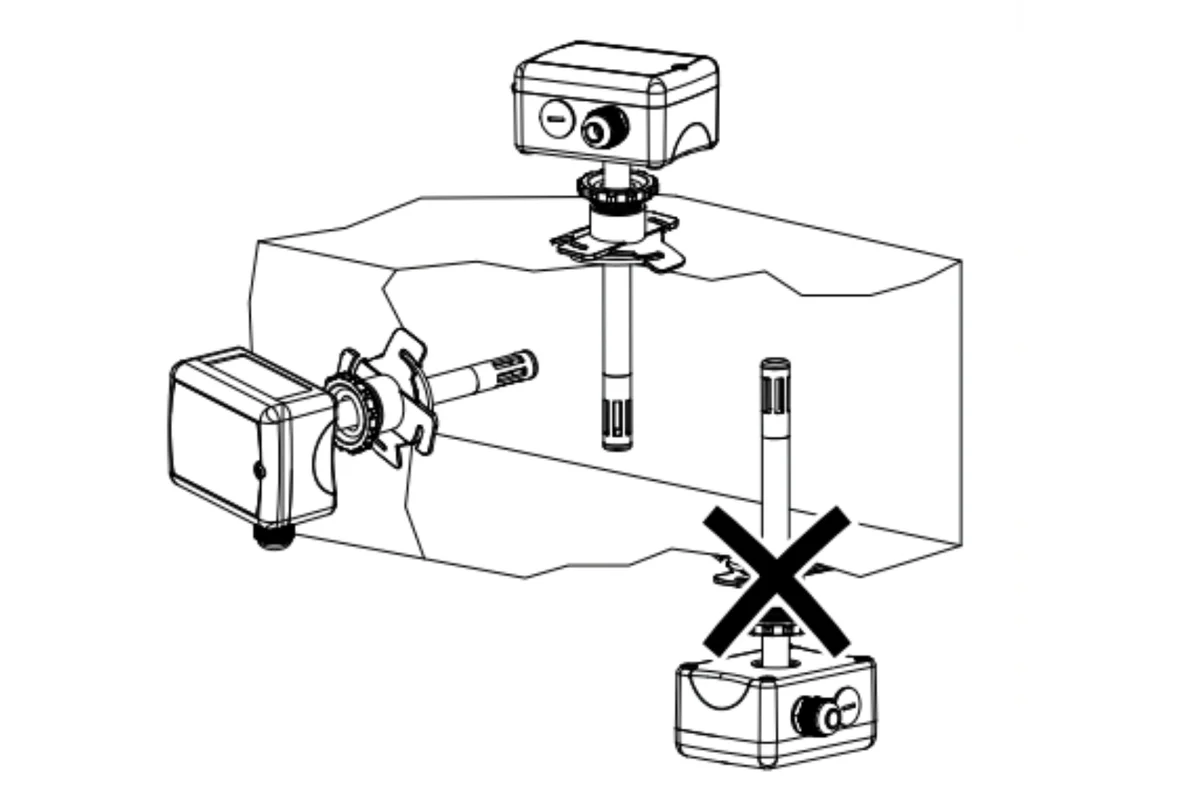

Montagem em dutos com vedação adequada de cabos, para evitar interferência nas medições.

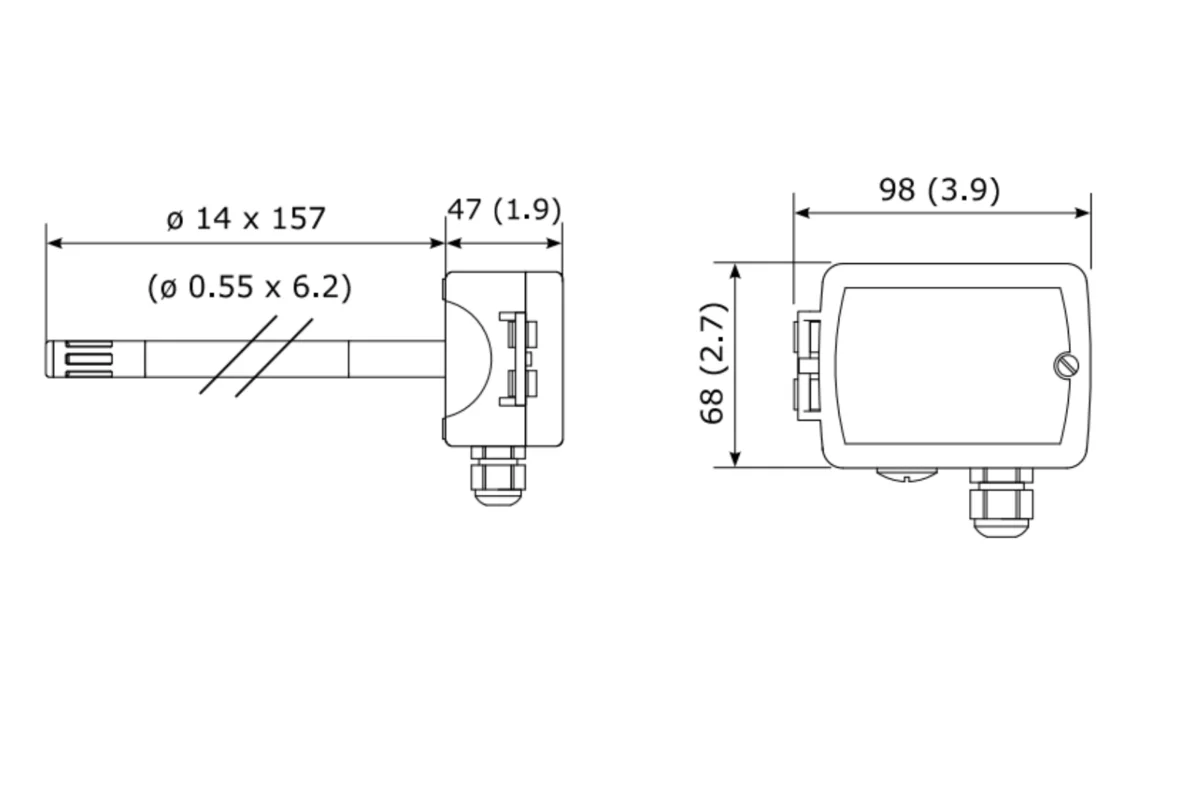

Dimensões compactas: 47 x 157 x 68 mm. Material PC+ABS UL94 V-0. Proteção IP30 com CO2/VOC, IP60 sem. Peso: 290-310 g. LEDs indicam status, rede e comunicação.
Sensores internos detalhados:
Temperatura: bandgap integrado, faixa ampla e precisa
Umidade: sensor capacitivo, elemento estável ao longo do tempo
CO2: NDIR waveguide
VOC: sensor MOS com correção automática.
Controlador Vector com saídas flexíveis e comunicação avançada

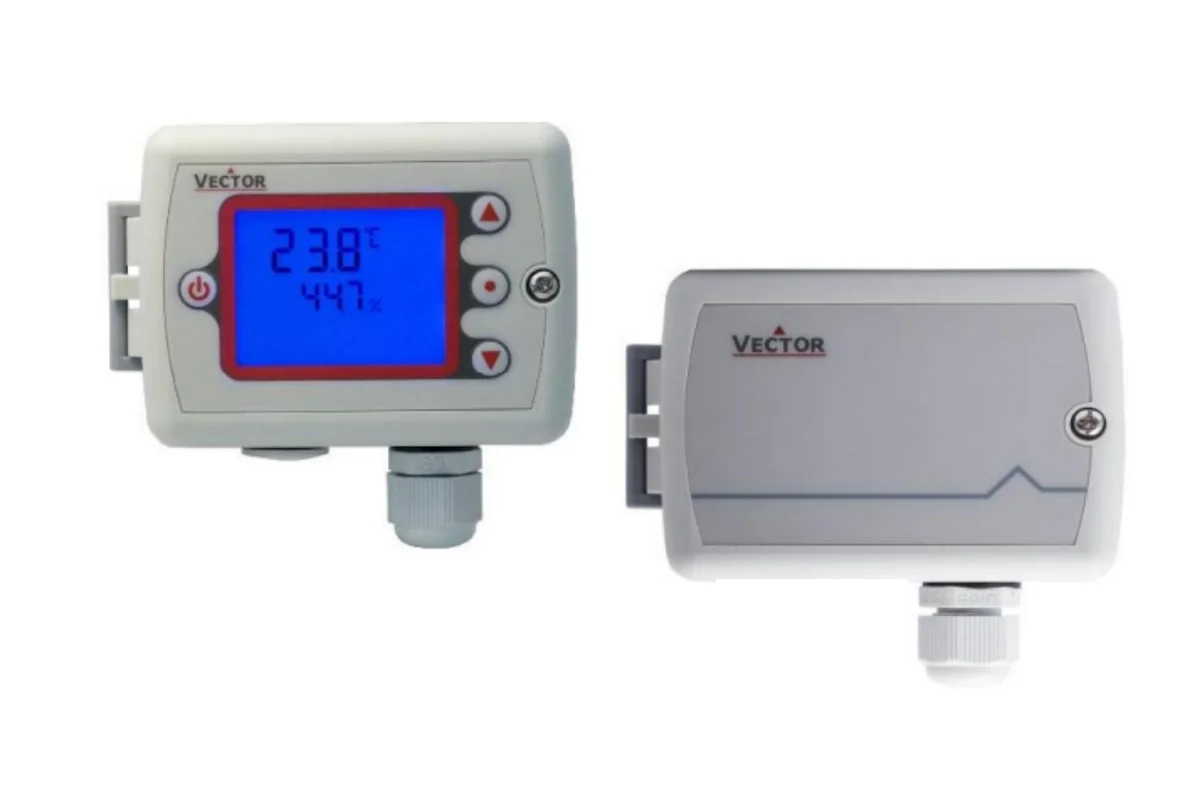

Entradas e saídas adaptam-se a diversos projetos. Relé aciona equipamentos diretamente. Saídas analógicas controlam válvulas, atuadores ou dampers proporcionalmente. Display opcional mostra valores em tempo real.
Instalação segue normas IEC 721. Conexões por terminais de parafuso (0.75-1.5 mm²). Não é dispositivo de segurança; adicionar proteções extras. Operação: 0-50°C, <85% RH não condensante. Armazenamento: -25-70°C.
Especificações técnicas chave:
Consumo: máx. 10 VA
Isolamento: 1500V AC entre relé e eletrônica
Protocolos: Modbus RTU/ASCII e BACnet MS/TP
Certificações: CE
Qualidade Vector Controls e atendimento GDA Automação
Como distribuidor oficial no Brasil, a GDA Automação oferece:
Estoque saudável do SDC2 e variantes
Suporte especializado em HVAC-R
Entrega rápida para todo o país
Adquira o controlador de automação para montagem em duto SDC2. Integre precisão e flexibilidade em sistemas de dutos HVAC.
