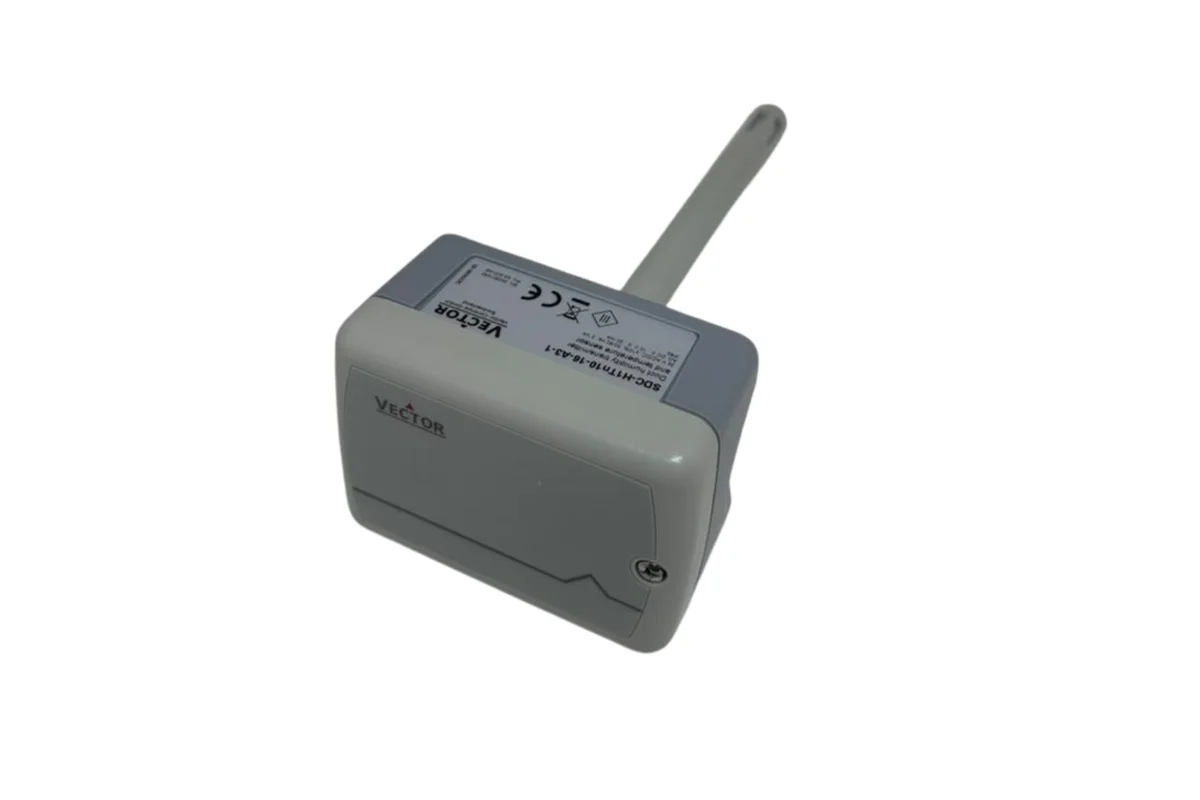

O sensor de temperatura e umidade SDC-H1T Vector monitora condições em dutos de ar. É projetado para sistemas HVAC.
Fabricado pela Vector Controls, ele mede umidade relativa de 0 a 100% RH (sem condensação) e temperatura com elementos NTC, PT ou NI (a depender da versão). Possui saídas analógicas configuráveis: 0-10 V ou 0-20 mA. É indicado para ventilação e ar-condicionado em edifícios comerciais e indústrias.
Sensor de temperatura e umidade para instalação em dutos
O sensor de temperatura e umidade SDC-H1T Vector é instalado diretamente em dutos de suprimento ou retorno. Ideal para aquecimento, ventilação e ar-condicionado em prédios comerciais e indústrias.
Esse dispositivo proporciona supervisão de umidade e temperatura, sendo especialmente importante em hospitais e processos industriais onde variações afetam qualidade e segurança.
Controle de ventilação e qualidade do ar
Permite integração em sistemas de automação predial por meio de saídas analógicas, auxiliando na otimização do conforto térmico.

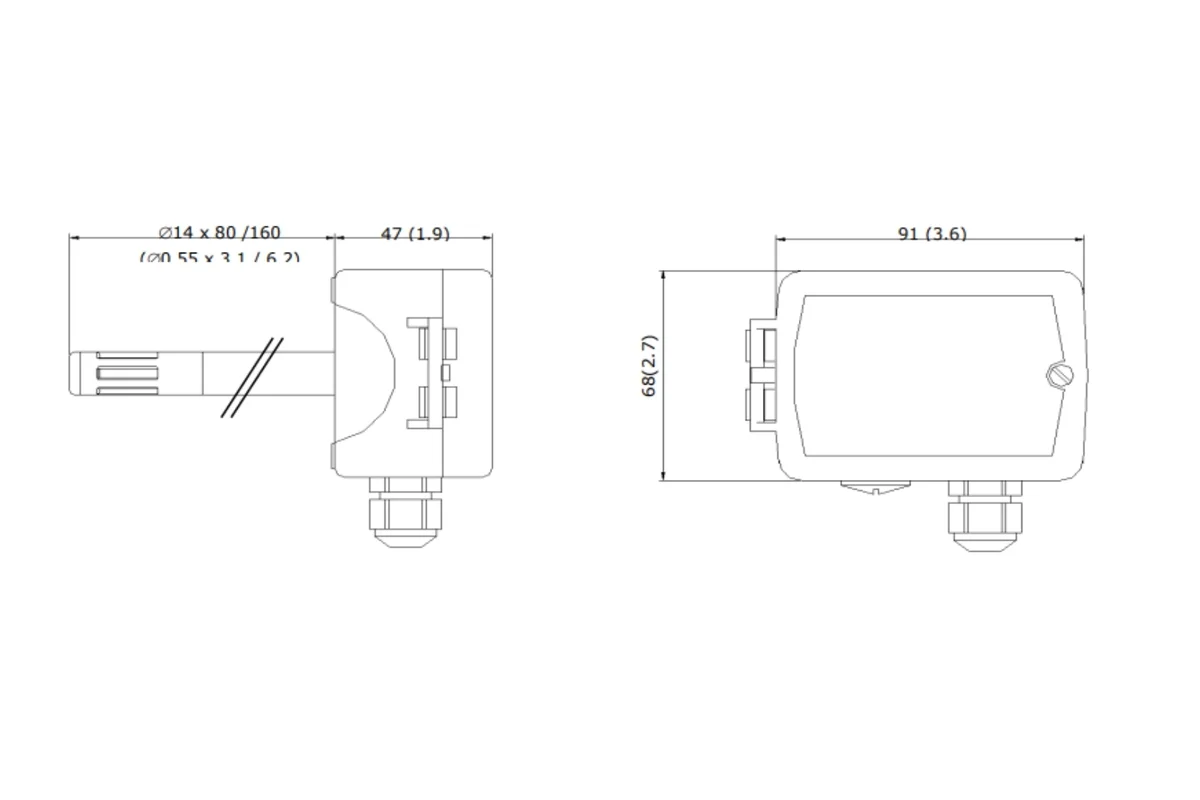

Sonda disponível em versões de 8 ou 16 cm com filtro PTFE. Sensor capacitivo para umidade garante boa estabilidade e confiabilidade de medição. Temperatura com precisão típica de até ±0,2 K (dependendo da faixa).
- Elemento sensor substituível;
- Display externo opcional (OPC-S / OPU-S), mostra leituras em tempo real;
- Alimentação 24 VAC/VDC ±10%;
- Consumo máx. 2 VA;
- Conexões por terminais para fios 0,34-2,5 mm².
Aplicações principais
- Monitoramento em dutos de ar em sistemas HVAC;
- Controle de umidificadores em salas críticas;
- Supervisão de ar de insuflamento e retorno;
- Aplicações industriais com controle de umidade.
Sensor de umidade e temperatura SDC-H1T com saídas flexíveis
O sensor de umidade e temperatura SDC-H1T oferece saídas analógicas configuráveis. Selecione via jumpers: JP1 para tipo (tensão/corrente), JP3 para faixa (0-10V, 2-10V, 0-20mA, 4-20mA). Resolução 10 bit. Carga máx.: 1 kΩ tensão, 250 Ω corrente.
A configuração pode ser realizada via jumpers ou com auxílio de display externo opcional. Parâmetros podem ser ajustados conforme a necessidade da aplicação.
Entrada universal disponível em versões específicas, permitindo conexão de sensor externo ou sinal analógico adicional.
- Proteção IP60 (IP63 com escudo AMS-1);
- Construção em PC+ABS UL94 V-0.
Especificações técnicas-chave
- Umidade: 0-100% RH (não condensante);
- Temperatura: conforme elemento sensor (NTC, Pt1000 ou Ni1000);
- Saídas: 2x analógicas configuráveis;
- Comunicação: Não aplicável, interface analógica;
- Alimentação: 24 VAC/VDC;
- Grau de proteção: IP60 (IP63 com acessório).
Sensor Vector SDC-H1T para HVAC-R
O sensor Vector SDC-H1T usa tecnologia capacitiva estável para medição da umidade, garantindo estabilidade ao longo do tempo.
Montagem segue normas IEC 721. Vedar cabos. Não é dispositivo de segurança: adicionar proteções extras. Armazenamento em -40 a 80°C.
Acessórios opcionais
- OPC-S: Display com função de configuração;
- OPU-S: Display remoto;
- AMS-1: Escudo de proteção;
- AMC-2: Conector para eletroduto.
A qualidade suíça Vector Controls está ao seu alcance na GDA Automação
Distribuidor oficial da Vector Controls, a GDA Automação oferece:
- Estoque saudável do SDC-H1T e variantes;
- Suporte;
- Entrega rápida.
Adquira agora o sensor de temperatura e umidade SDC-H1T. Integre monitoramento preciso em dutos HVAC.
