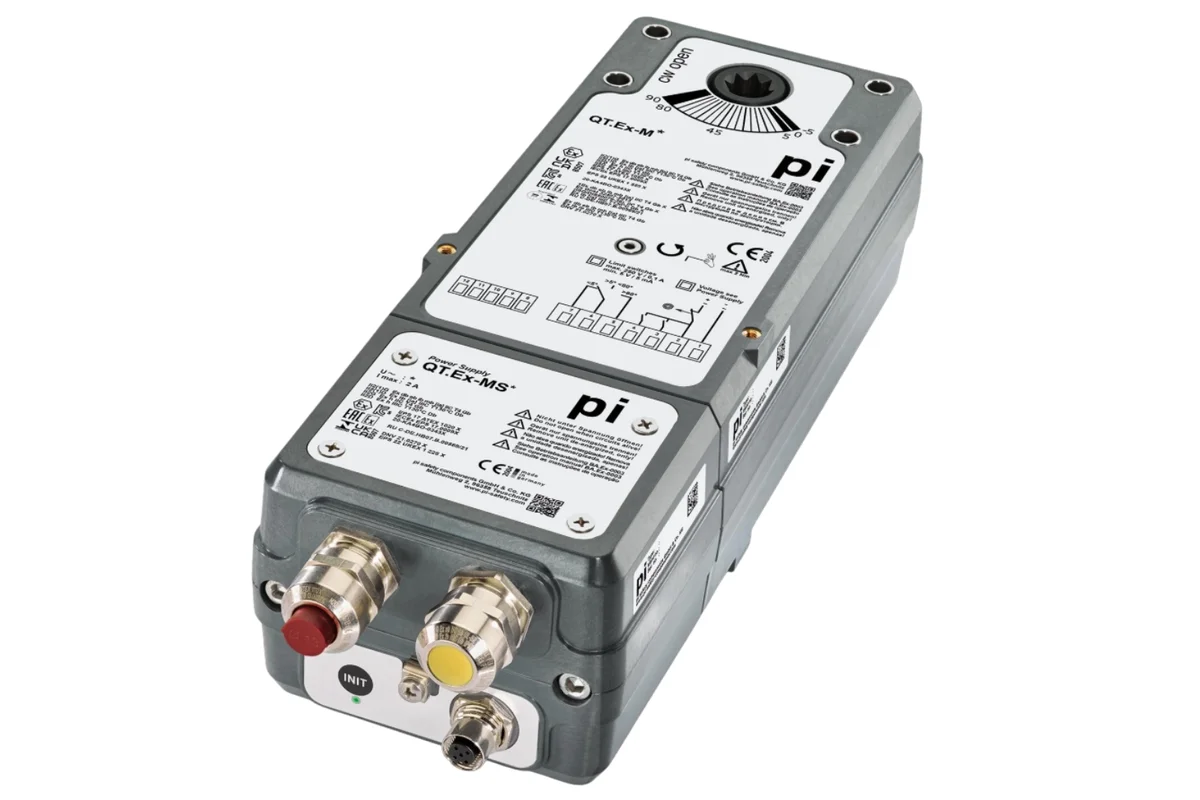

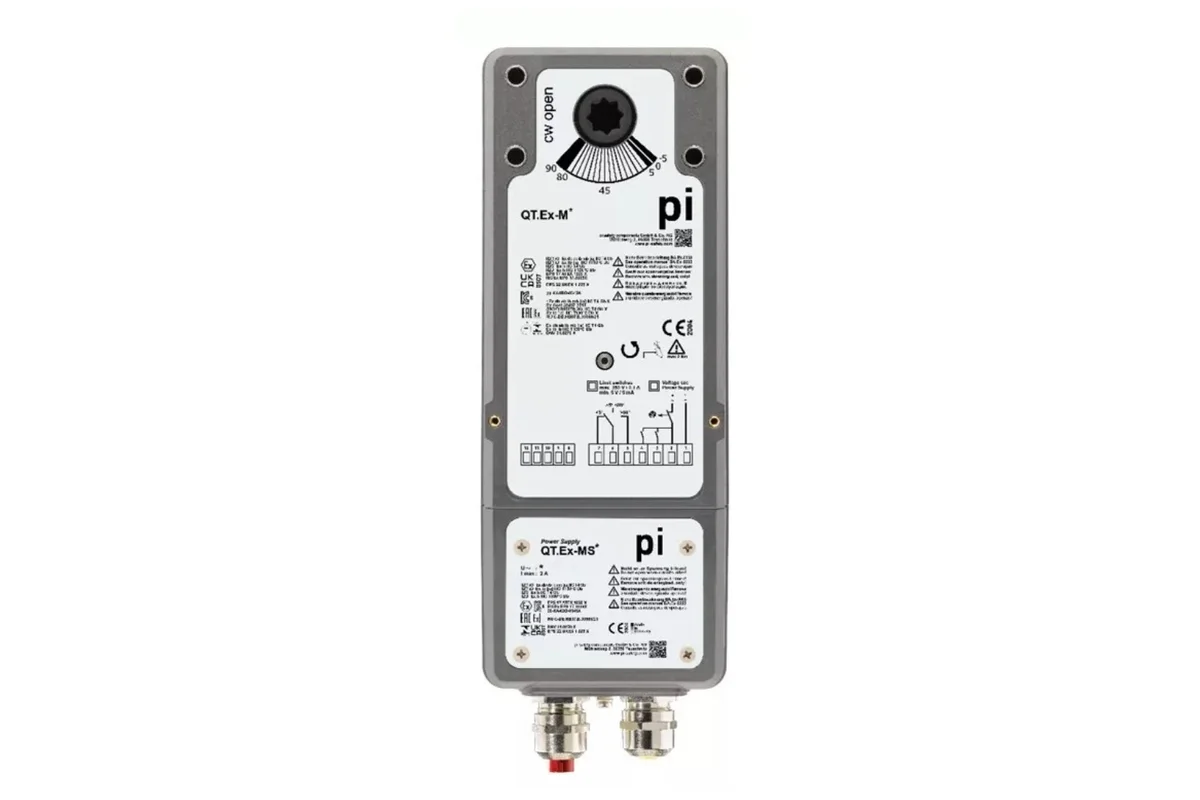

O atuador elétrico QT.Ex atende ambientes com risco de explosão. Projetado pela Pi safety components, este atuador para segue normas de certificações internacionais como: ATEX / IECEx / UKEX / KC / INMETRO.
Certificado para uso em áreas classificadas (zonas 1, 2, 21 e 22), o atuador QT.Ex garante operação segura em ambientes com presença de gases e poeiras potencialmente explosivas.
Disponível nas versões com e sem retorno por mola, é indicado para o controle preciso de válvulas e dampers em indústrias químicas, petroquímicas e de processo.
Também pode ser aplicado em sistemas HVAC em áreas classificadas, como edifícios comerciais, hospitais e data centers, atuando no controle de ventilação e climatização com segurança.
Sistema de Ventilação em áreas classificadas.
Controle de climatização industrial.
Sistemas prediais com requisito de proteção Ex.
Compatível com montagem direta ou por grampo, com flexibilidade de instalação e ajuste de posição. Possui movimento de 90° (¼ de volta), adequado para operação de válvulas e dampers. Funciona em modos on/off, on/off/3 posições e modulação (0–10 V ou 4–20 mA, conforme versão).
O atuador QT.Ex-M usa conexões elétricas Ex i via conector M12. Inclui opções como trava eletrônica e aquecimento interno com termostato integrado (dependendo da versão).
Características técnicas do atuador elétrico à prova de explosão QT.Ex-M
O atuador elétrico QT.Ex possui certificações conforme ATEX, IECEx, UKEX e INMETRO, com classificações como:
Gás: II2(1)G Ex db eb ib mb [ia Ga] IIC T4 Gb
Poeira: II2(1)D Ex tb ib [ia Da] IIIC T130°C Db
Versões com FireTrigger FT.Ex incorporam função de segurança térmica, com acionamento automático em condições críticas e monitoramento eletrônico de curto-circuito.
Modelos disponíveis:
QT.Ex-MF: Retorno por mola.
QT.Ex-M: Sem retorno por mola.
FT.Ex-72: Unidade térmica para aplicações com FireTrigger (acessório para QT.Ex-MFD).
Conexões elétricas:
Diagrama A: On/off simples.
Diagrama B: On/off com 3 posições.
Diagrama C: Modulação (0–10 V ou 4–20 mA).
Diagrama D: On/off com terminal de conexão.
Seu design compacto facilita a integração em campo, com diferentes dimensões e pesos conforme o modelo. Certificações incluem EPS 17 ATEX 1 020 X e EPS 22 UKEX 1 255 X. Atendendo às normas internacionais como EN IEC 60079-0:2018 garantem conformidade.
O atuador elétrico à prova de explosão suporta tensão de monitoramento e cabos blindados. LEDs indicam status. Inicialização automática após falhas.
Aplicações dos atuadores QT.Ex
Atuadores QT.Ex atuam em processos industriais com gases ou poeiras inflamáveis. Projetado para movimento rotativo de ¼ de volta (90°), é ideal para atuação em: Válvulas rotativas, como válvulas esfera e borboleta; Dampers de ventilação e controle de ar; e Sistemas de proteção contra incêndio e fumaça.
Aplicado em refinarias, indústrias químicas e farmacêuticas, além de instalações offshore e ambientes com requisitos de segurança Ex.
Controle de fluxo em sistemas críticos.
Operação manual de emergência.
Integração com sistemas de segurança fire & gas.
O atuador elétrico para válvula resiste temperaturas variadas (T4). Aplicável em zonas Ex com proteção contra ignição. Evita mau uso em áreas não classificadas, conforme manual.
Instalação e manutenção do atuador QT.Ex
A instalação pode ser realizada por montagem direta ou por sistema de grampo (clamp), conforme aplicação. É fundamental garantir o correto alinhamento do eixo e a fixação adequada para evitar esforços mecânicos e perdas de torque.
O atuador elétrico QT.Ex atende às principais certificações internacionais para atmosferas explosivas, incluindo ATEX, IECEx, UKEX e INMETRO, com declaração de conformidade fornecida pelo fabricante.
Este atuador elétrico à prova de explosão integra o portfólio de produtos da GDA Automação. Consulte nossa equipe para verificar disponibilidade e aplicação em seu projeto.
