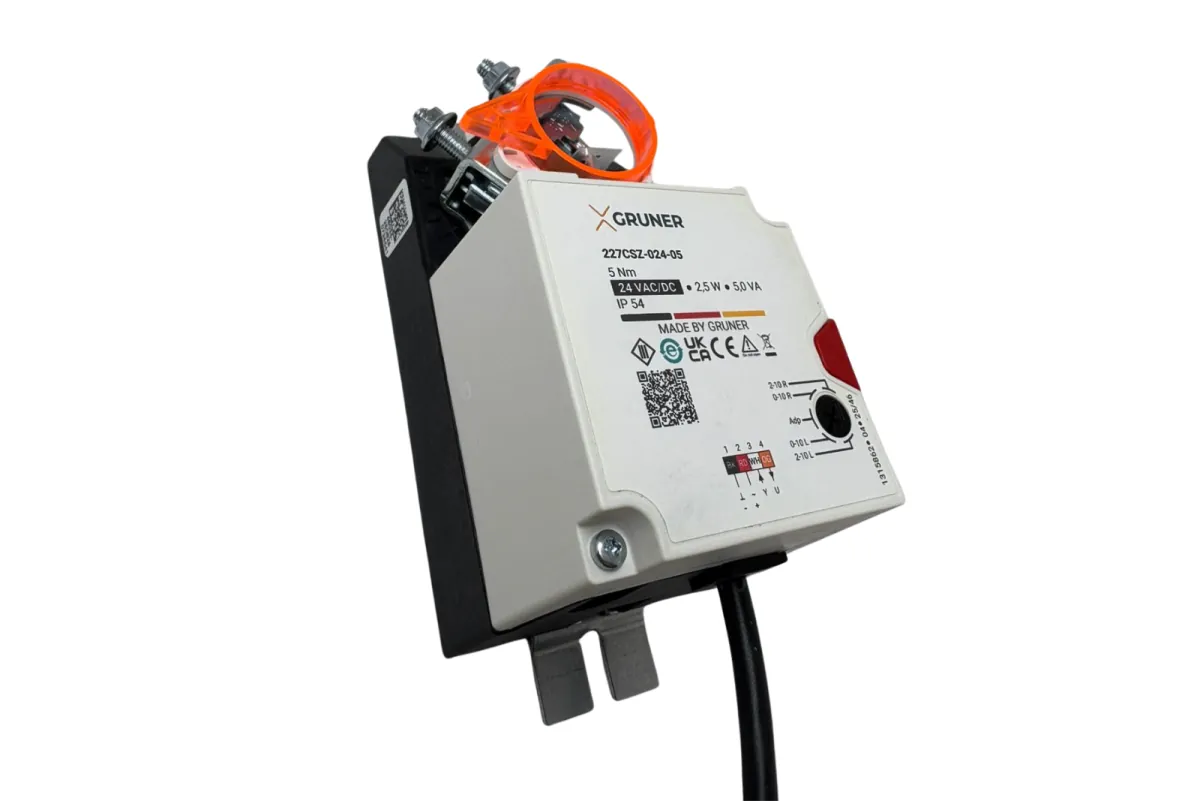

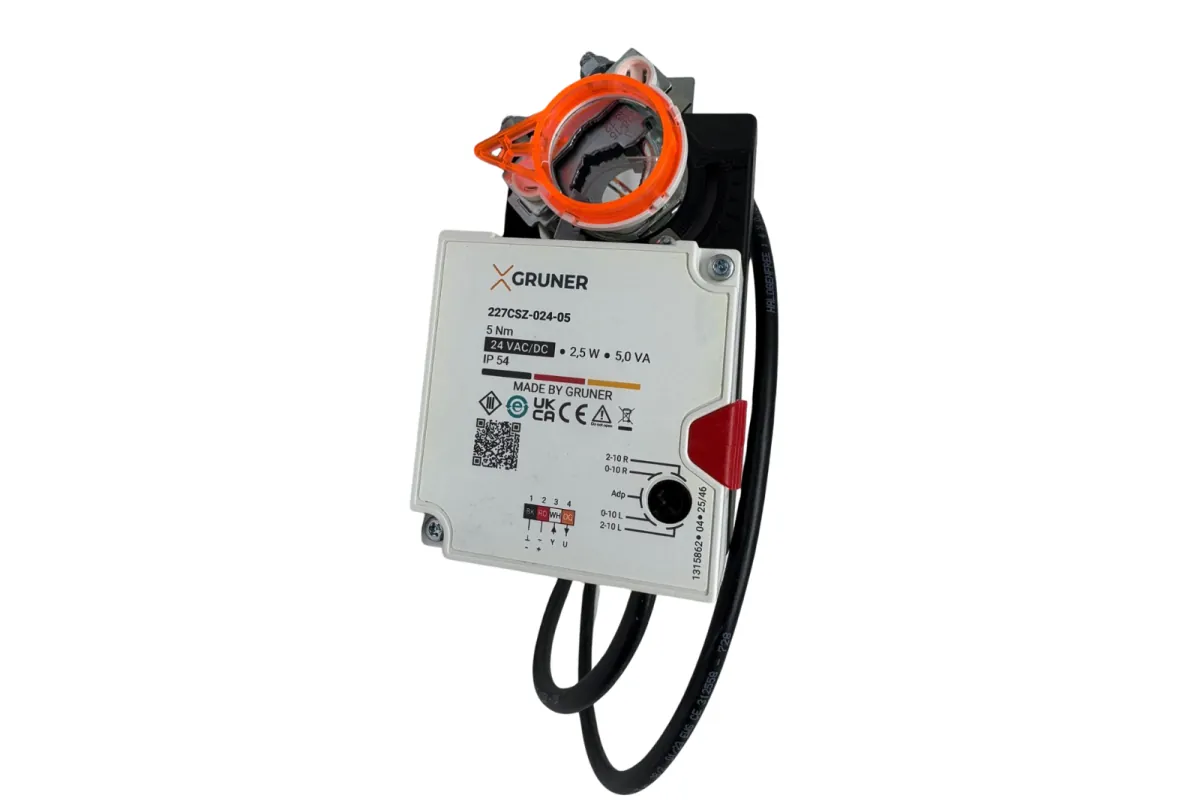

O atuador rotativo 227CSZ -024-05/RE20 da GRUNER é a solução para o ajuste de dampers em sistemas de climatização. Ele é compacto, confiável e pronto para instalação direta.
O produto atende projetos de automação predial e HVAC-R com precisão e durabilidade. A instalação é rápida e o desempenho é consistente, por isso, é uma opção recorrente em obras de automação predial.
O que é o atuador rotativo 227CSZ-024-05/RE20?
O atuador elétrico rotativo 227CSZ é um dispositivo rotativo para dampers de até aproximadamente 1 m². Ele opera com torque de 5 Nm. Tendo um diferencial no tempo de curso, de apenas 20 segundos por 90°, para aplicações que exigem um rápido retorno. O acionamento é simples e direto, garantindo respostas rápidas no controle de vazão de ar.
O modelo trabalha com tensão nominal de 24 VAC/DC, ampliando a compatibilidade com diferentes sistemas de controle. O consumo é baixo. Em movimento, usa 4 W. Em repouso, apenas 1,5 W. A economia de energia é um diferencial relevante.
A velocidade é sincronizada com tolerância de ±5%, mantendo o desempenho estável entre unidades. O nível de ruído é inferior a 45 dB(A). O funcionamento é silencioso, ideal para ambientes ocupados.
Atuador elétrico rotativo com controle proporcional
Este atuador elétrico oferece controle proporcional (0)2-10VDC, permitindo o posicionamento da válvula de acordo com o sinal de comando recebido.Dessa forma, o atuador pode assumir posições intermediárias ao longo do seu curso, proporcionando maior precisão no controle.
O atuador rotativo é à prova de sobrecarga. Ele não precisa de fins de curso, ao atingir o limite, para automaticamente. Isso reduz riscos de dano, simplifica a instalação e o comissionamento.
O sentido de rotação é selecionável por chave no corpo. As opções são horário (R) e anti-horário (L). O ângulo de rotação vai de 0° até 95°. É possível limitá-lo com batentes mecânicos ajustáveis, dando flexibilidade ao projeto.
Feedback por potenciômetro
O modelo P5 traz um potenciômetro de 5 kΩ como sinal de feedback. Isso permite monitorar a posição real do damper. O acompanhamento é útil em sistemas que exigem precisão. A indicação de posição também é mecânica, com ponteiro.
Conexão e compatibilidade
O atuador rotativo vem com cabos de 1000 mm, sem halogênio. O cabo do motor tem 3 x 0,75 mm². O cabo do potenciômetro tem a mesma bitola, facilitando a ligação em campo. A tensão de 24 VAC/DC aceita variação de 19 a 29 V e o produto opera em 50/60 Hz.
Especificações técnicas
- Torque: 5 Nm
- Tensão nominal: 24 VAC/DC, 50/60 Hz
- Tempo de curso: 20 s / 90°
- Controle: proporcional (0)2-10VDC Feedback: potenciômetro 5 kΩ
- Dampers: até aprox. 1 m²
- Acoplamento: braçadeira Ø 8-15 mm / Ø 8-20 mm
- Proteção: IP 54
- Temperatura: -30°C a +50°C
- Vida útil: acima de 100.000 ciclos
Instalação e segurança
A montagem é direta no eixo do damper. O acoplamento por braçadeira fixa o atuador com firmeza. Um dispositivo anti-rotação evita giros indesejados. O override manual é feito por botão com auto-rearme.
O produto é isento de manutenção. A classe de proteção é III, de baixa tensão de segurança. A instalação deve ser feita por pessoal treinado. Siga as normas locais durante a montagem.
Aplicações do atuador da GRUNER
O atuador rotativo 227CSZ é indicado para edifícios comerciais, hospitais, data centers e indústrias. Ele combina eficiência energética e materiais duráveis, sendo uma escolha prática para projetos de climatização e ventilação.
A GDA Automação é distribuidora exclusiva deste produto no Brasil. Isso garante procedência, estoque disponível e suporte. Você conta com orientação adequada para especificar e instalar o atuador com segurança. A entrega é ágil para todo o país.
