O controlador Vector SRD2-THP é um equipamento de parede programável. Ele combina controle e transmissão de pressão diferencial em um único dispositivo. Foi projetado para sistemas de ventilação, climatização e automação predial.
Esse controlador entrega medições precisas e comunicação flexível.
O dispositivo também atua como transmissor de sinais. Os dados podem ser lidos por terminais de operação ou sistemas supervisórios. Ele foi desenvolvido para projetos que exigem precisão e confiabilidade no dia a dia.
Controlador Vector SRD2-THP-411.103: versatilidade em cada detalhe
A família SRD2 reúne funções de controlador e transmissor em um só produto. Além da pressão, o modelo THP também mede temperatura, umidade. O sensor estático cobre a faixa de ±125 Pa. A versão com sensor dinâmico opera em ±100 Pa.
Ambos possuem compensação térmica e calibração de fábrica. O sensor de pressão é lido dez vezes por segundo. O valor médio é calculado conforme a configuração do projeto.
Principais recursos do equipamento:
- 4 loops de controle universalmente configuráveis
- 3 saídas analógicas 0–10 VDC e 1 relé SPDT
- 1 entrada analógica (VDC)
- Sensor PIR para detecção de presença
- 8 condições de alarme com som e estado de saída selecionável
- Display colorido de 1,44 pol. ou tela capacitiva de 3,5 pol.
- Memória plug-in AEC-PM2 para copiar parâmetros entre equipamentos

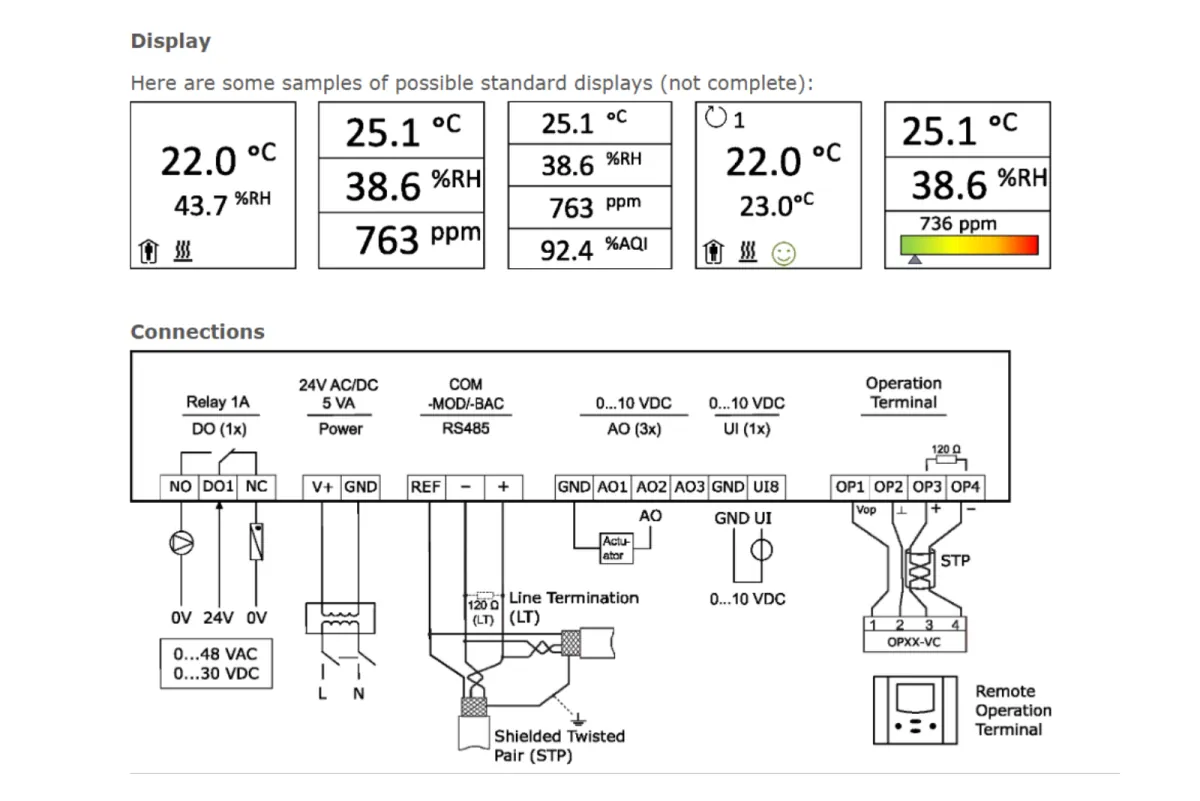

Comunicação e integração do controlador eletrônico
Esse controlador eletrônico foi desenhado para integrar redes de automação. Ele possui interface RS485 isolada com Modbus RTU/ASCII ou BACnet MS/TP. As versões com Wi-Fi operam com Modbus TCP e BACnet/IP. Garantindo interoperabilidade em projetos com equipamentos de diferentes fabricantes.
Para configuração, usa-se o software gratuito EasySet ou direto pelo dispositivo. A conexão pode ser por conversor USB-RS485 ou via Wi-Fi, a depender da versão. O controlador também opera pelo navegador ou pelo aplicativo EasyX2. A interface web permite acesso por computador ou celular. Todos os parâmetros são protegidos por senha, o que evita alterações indevidas durante a operação.
Especificações técnicas do controlador e transmissor diferencial de pressão

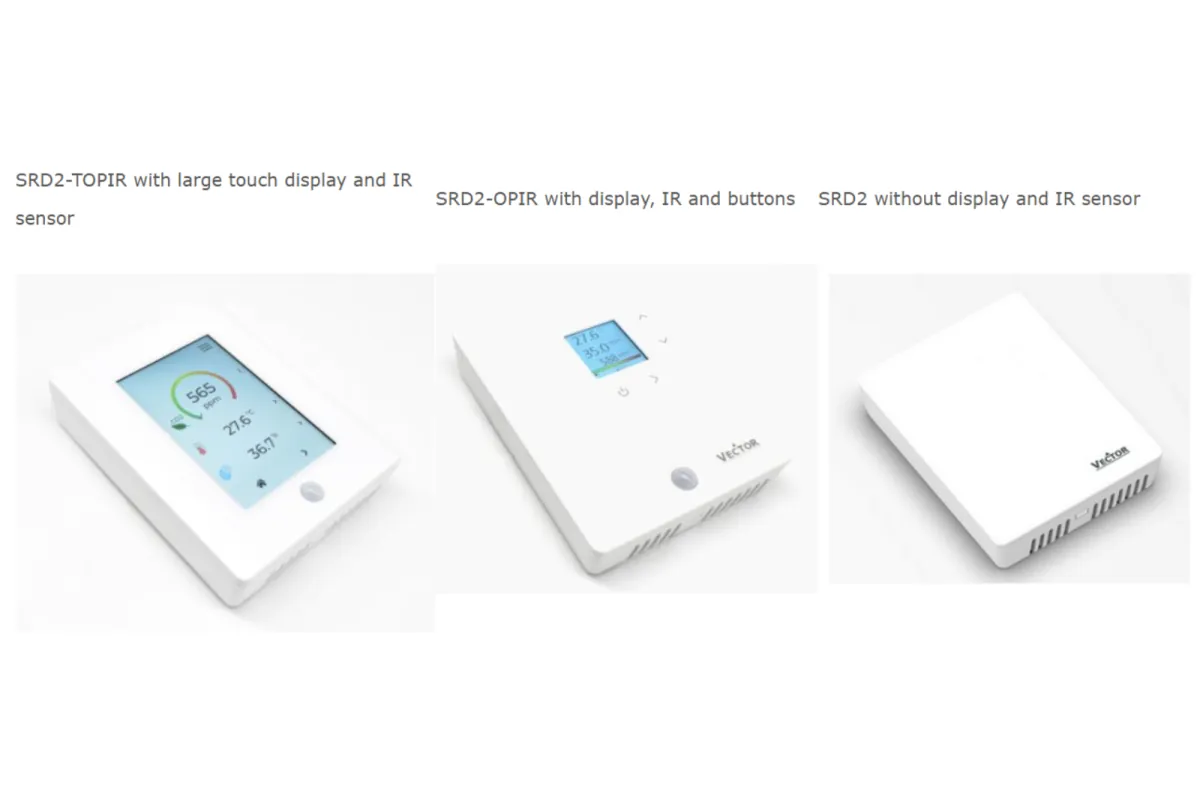

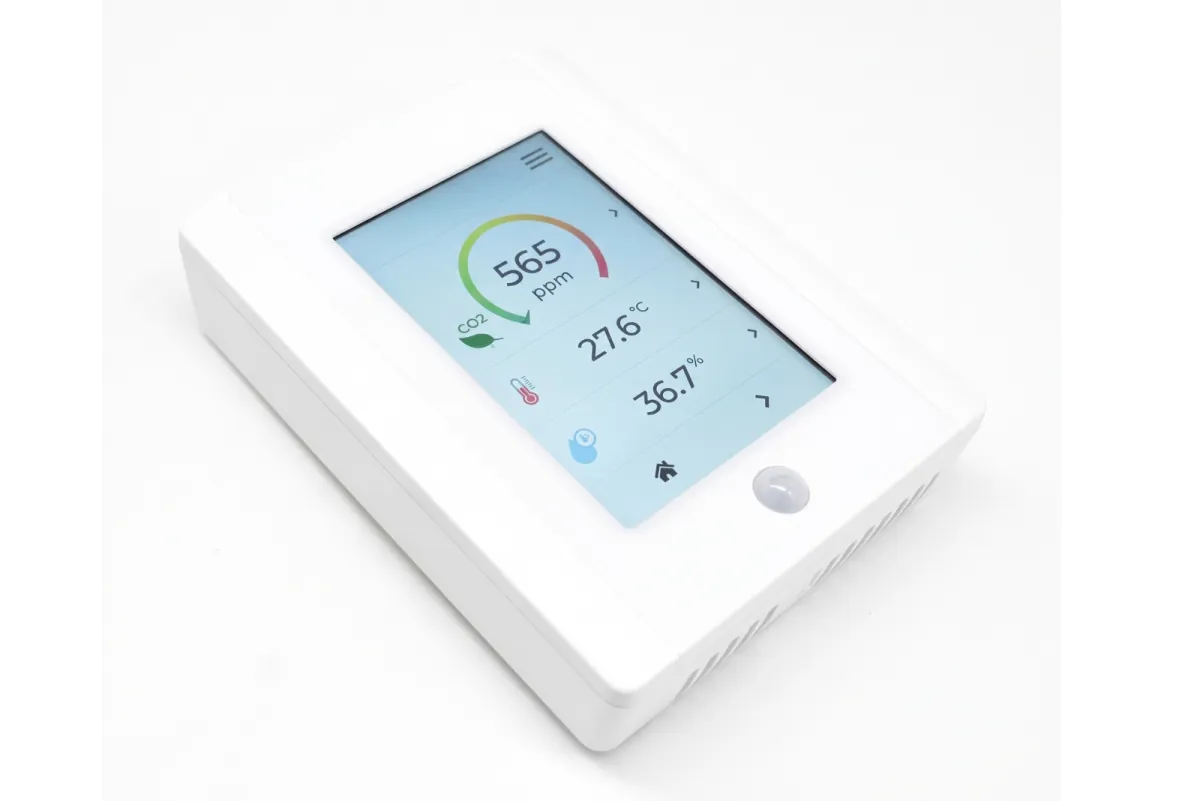

O controlador e sensor de pressão de ar SRD2-THP-411.103 opera com alimentação de 24 VAC ou 15–34 VDC. O consumo máximo é de 5 VA. As entradas e saídas são de fácil acesso. O modelo -OPIR tem display de 1,44 pol. com quatro botões de toque. A versão -TOPIR traz tela capacitiva de 3,5 pol.
- Sensor de umidade de 0 a 100% UR
- Temperatura de operação de 0 a 50 °C
- Grau de proteção IP30
- Sensor PIR com alcance de até 5 m
Aplicações em projetos de climatização e ventilação
Esse controlador Vector atende a aplicações como:
- Controle de pressão diferencial em salas limpas
- Controle de ventilação
- Controle de temperatura
- Umidificadores e desumidificadores
- Ações por detecção de movimento
O equipamento funciona como controlador e transmissor, conforme a necessidade do projeto. A configuração de fábrica já associa os sensores às saídas analógicas, reduzindo o tempo de comissionamento em campo. Atuadores modulantes devem usar entrada de 0/2–10 VDC. O ajuste fino é feito com o terminal de operação ou pelo software EasySet.
Disponível na GDA
A GDA Automação é distribuidora dos produtos Vector Controls no Brasil. Mantemos estoque com reposição contínua, proporcionando agilidade na entrega para todo o país. Nossa equipe técnica apoia a escolha e o dimensionamento do equipamento mais adequado para cada projeto de HVAC-R.
Conte com orientação especializada desde a compra até a instalação.
