A Série FT-3500 da Onicon reúne medidores de vazão eletromagnéticos de inserção com sistema de medição de energia térmica. Projetado para medir líquidos condutores elétricos, combina precisão de leitura com praticidade de instalação.
O equipamento atende demandas de HVAC-R, sendo indicado para sistemas de climatização, aquecimento e distribuição de água em edifícios comerciais, hospitais, data centers e indústrias.
Medidores de fluxo eletromagnéticos: tecnologia e precisão

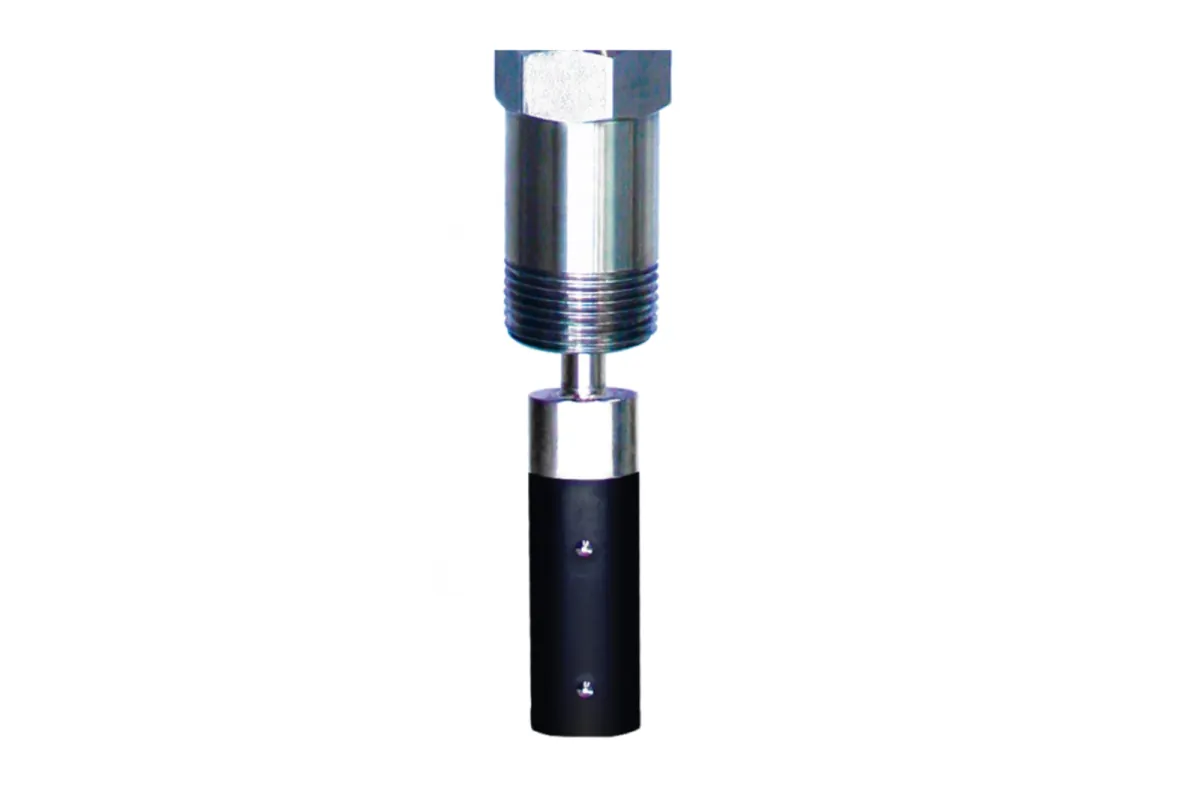

Os medidores de vazão da Série FT-3500 utilizam tecnologia eletromagnética sem partes móveis. Isso reduz a necessidade de manutenção e mantém a confiabilidade mesmo em condições de operação adversas, como fluxo em circuito aberto de água de condensador.
A precisão do equipamento é de ±1,0% da leitura na faixa de 2 a 20 ft/s para o sensor de vazão padrão. Abaixo de 2 ft/s, a precisão se mantém em ±0,02 ft/s, garantindo leituras confiáveis também em baixas vazões.
Cada unidade é calibrada em laboratório com rastreabilidade direta ao NIST (Instituto Nacional de Padrões e Tecnologia), acompanhada de certificado de calibração.
Destaques técnicos:
- Faixa de diâmetros: 1¼" a 72" (sensor padrão e small pipe)
- Temperatura do fluido: -9°C a 121°C
- Pressão máxima de operação: 400 psi
- Condutividade mínima: 25 μS/cm

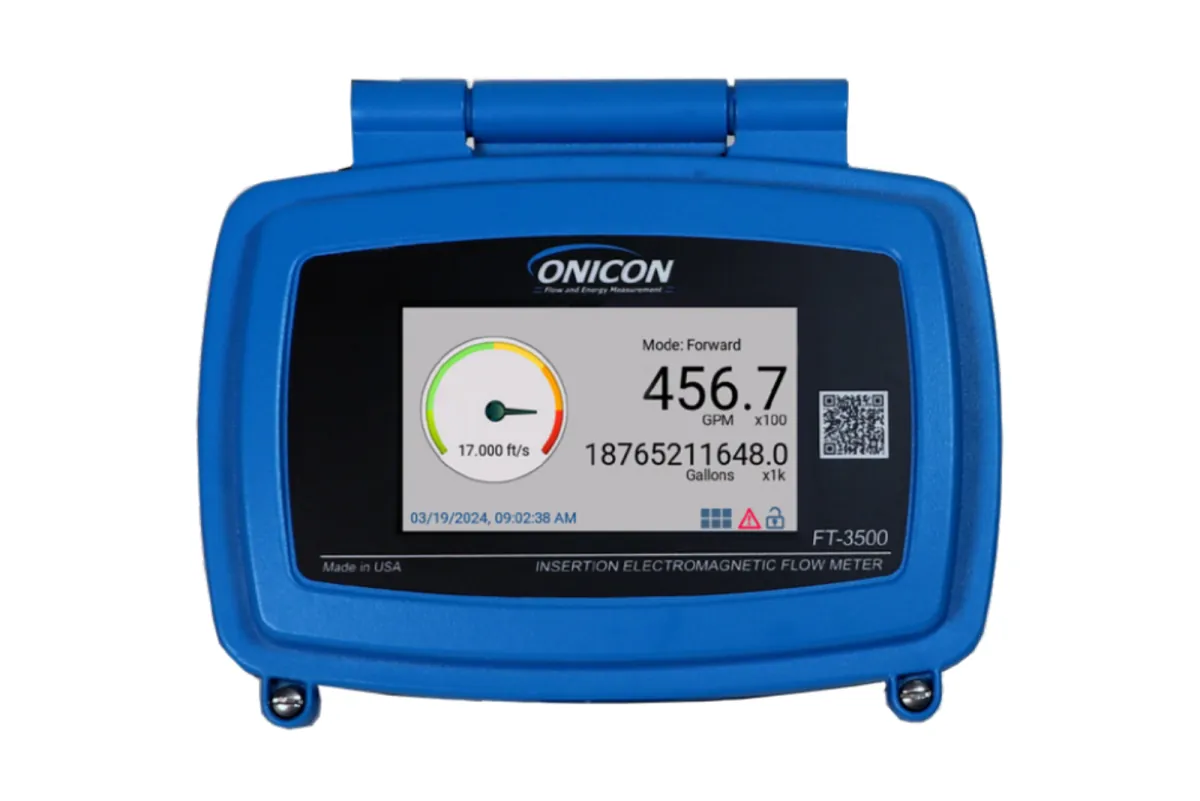

- Display remoto: touchscreen de 4,3" com diagnóstico avançado
- Material úmido: aço inoxidável 316
Aplicações dos sensores de vazão e energia térmica
A Série FT-3500 é versátil e atende múltiplas aplicações em sistemas de Aquecimento, Ventilação e Ar-Condicionado. Os sensores podem operar em modo exclusivo de medição de vazão ou como sistema completo de energia térmica (BTU), com a integração de sensores de temperatura de alta precisão da própria Onicon.
Aplicações principais do medidor de fluxo de água:
- Água gelada (chilled water)
- Água quente de aquecimento (heating hot water)
- Água de condensador
- Água doméstica e municipal
- Misturas de água e glicol
- Fluxo bidirecional em sistemas de bypass e armazenamento térmico

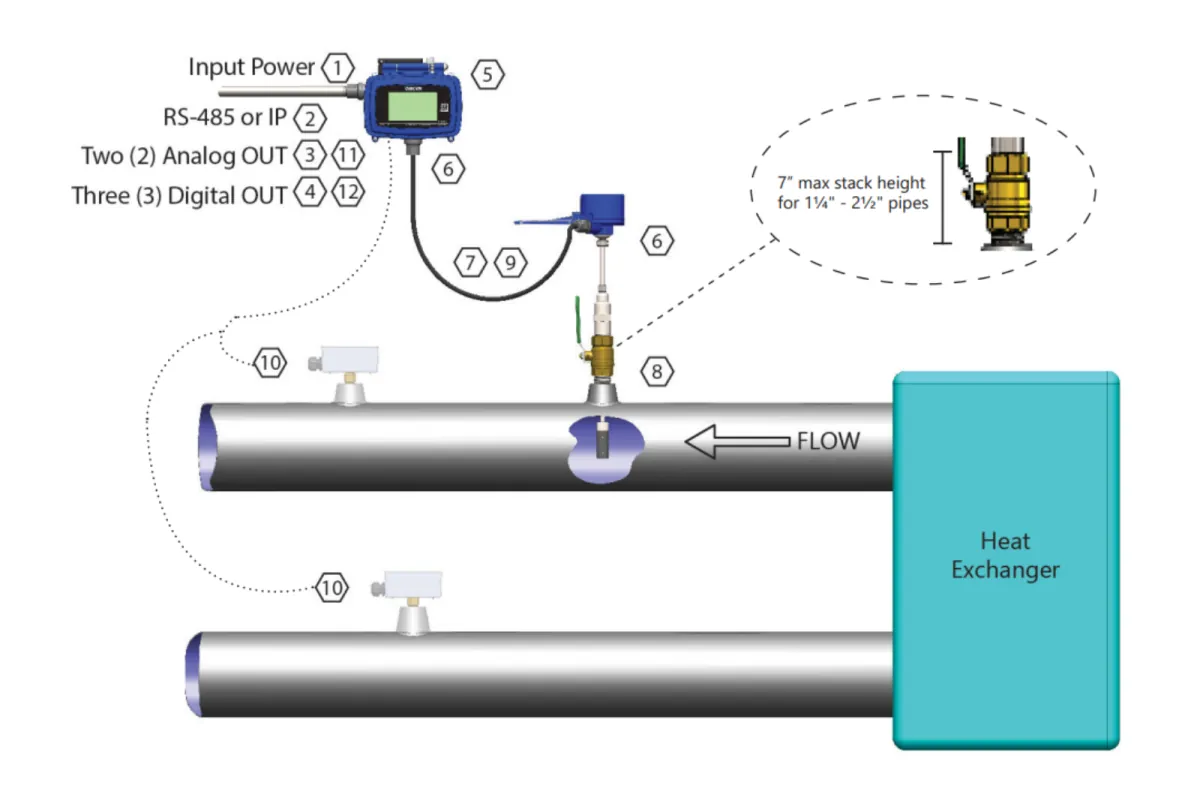

O design de inserção com hot tap é um diferencial importante. Ele permite a instalação e a remoção do equipamento sem a necessidade de interromper o fluxo do sistema.
Esse recurso é útil para retrofit e manutenção em edifícios em operação, reduzindo custos e paradas não programadas.
Integração de rede com medidores de vazão eletromagnéticos e sistemas de automação
O transmissor FT-3500 oferece possibilidade de comunicação nativa via BACnet (MS/TP e UDP/IP) e MODBUS (RTU e TCP/IP), com conexão por RS485 ou Ethernet. Essa flexibilidade facilita a integração com sistemas de automação predial (BMS/BAS), seguindo o mesmo padrão de comunicação utilizado por outros instrumentos em redes de automação predial.
Recursos de comunicação disponíveis:
- Change of Value (COV) para notificação automática de alterações na rede
- Intrinsic Reporting para configuração de condições de notificação e alarmes
- Sincronização de tempo via rede
- Relatórios de status operacional e diagnóstico
O equipamento disponibiliza duas saídas analógicas configuráveis (4-20 mA, 0-10V ou 0-5V); três saídas digitais configuráveis para totalização, alarme e status; e uma saída de frequência, oferecendo diferentes possibilidades de integração com sistemas de controle e automação.
A GDA Automação disponibiliza a Série FT-3500 como distribuidora autorizada no Brasil.
Com entrega para todo o país, a GDA oferece atendimento especializado por profissionais que compreendem as demandas de projetos de automação predial e sistemas térmicos, garantindo suporte na seleção do equipamento adequado para cada aplicação.
