Os sensores da Série F-1000, fabricados pela Onicon, atuam como medidores de vazão de água com precisão comprovada. São componentes usados em sistemas HVAC. A linha atende aplicações de água gelada, água quente de aquecimento e soluções de água e glicol.
O projeto utiliza turbinas de baixa massa. Elas garantem boa medição mesmo em vazões baixas. O sistema patenteado de detecção eletrônica é resistente a incrustações e partículas, reduzindo a manutenção ao longo do tempo.
Os medidores de fluxo da Série F-1000 estão disponíveis em dois estilos principais:

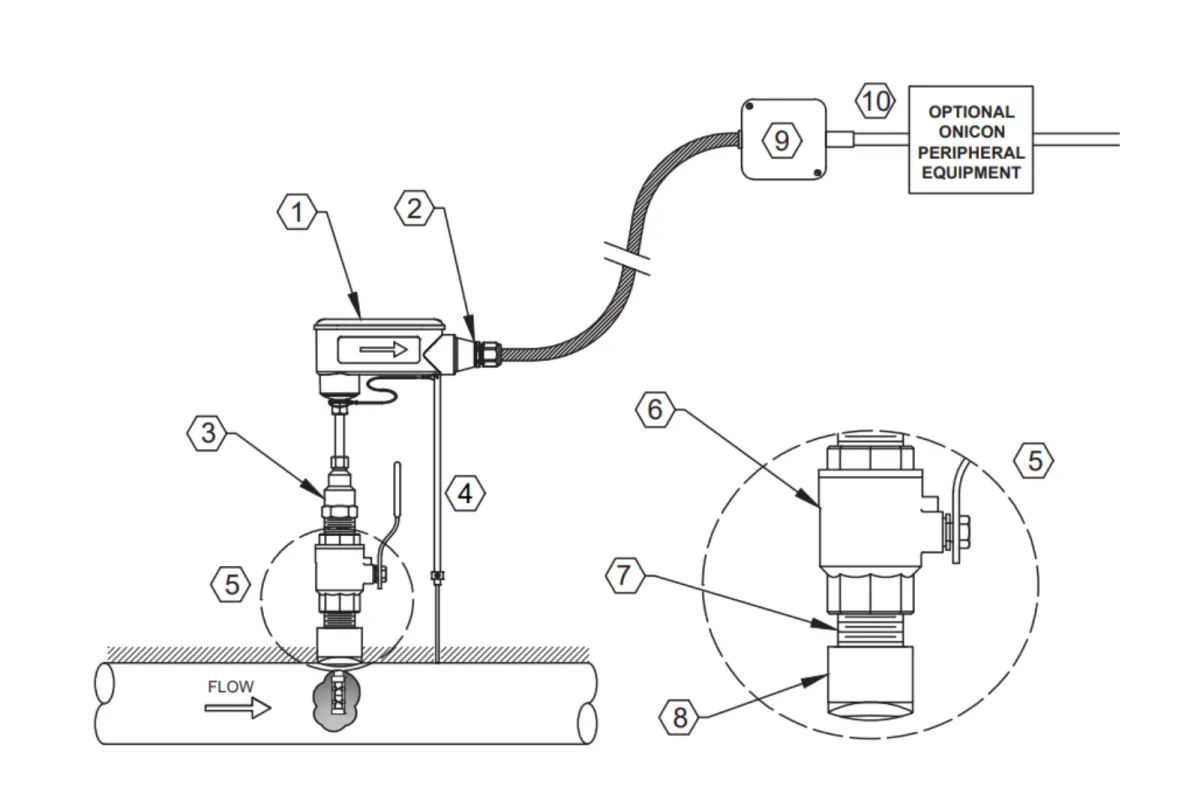

- Inserção: para tubos de 1¼" a 72" de diâmetro.

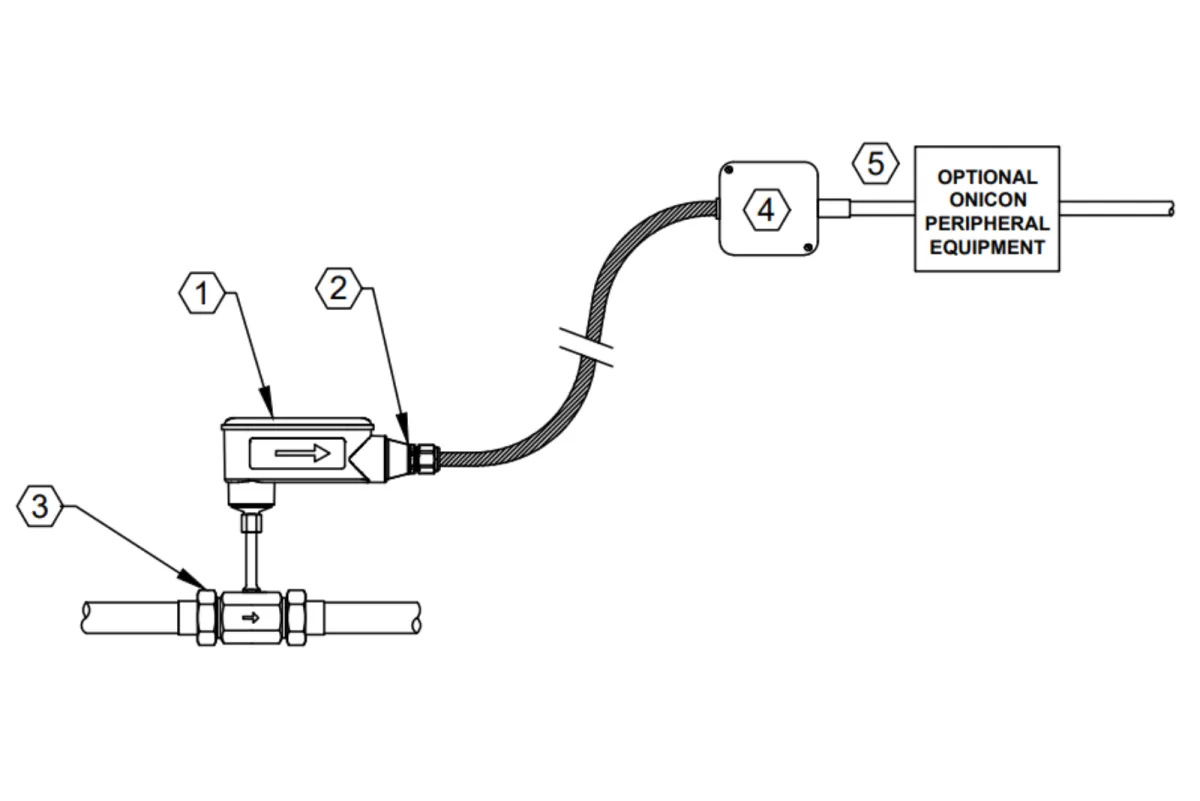

- In-line: com conexões roscadas ou de solda, de ¾" a 1".

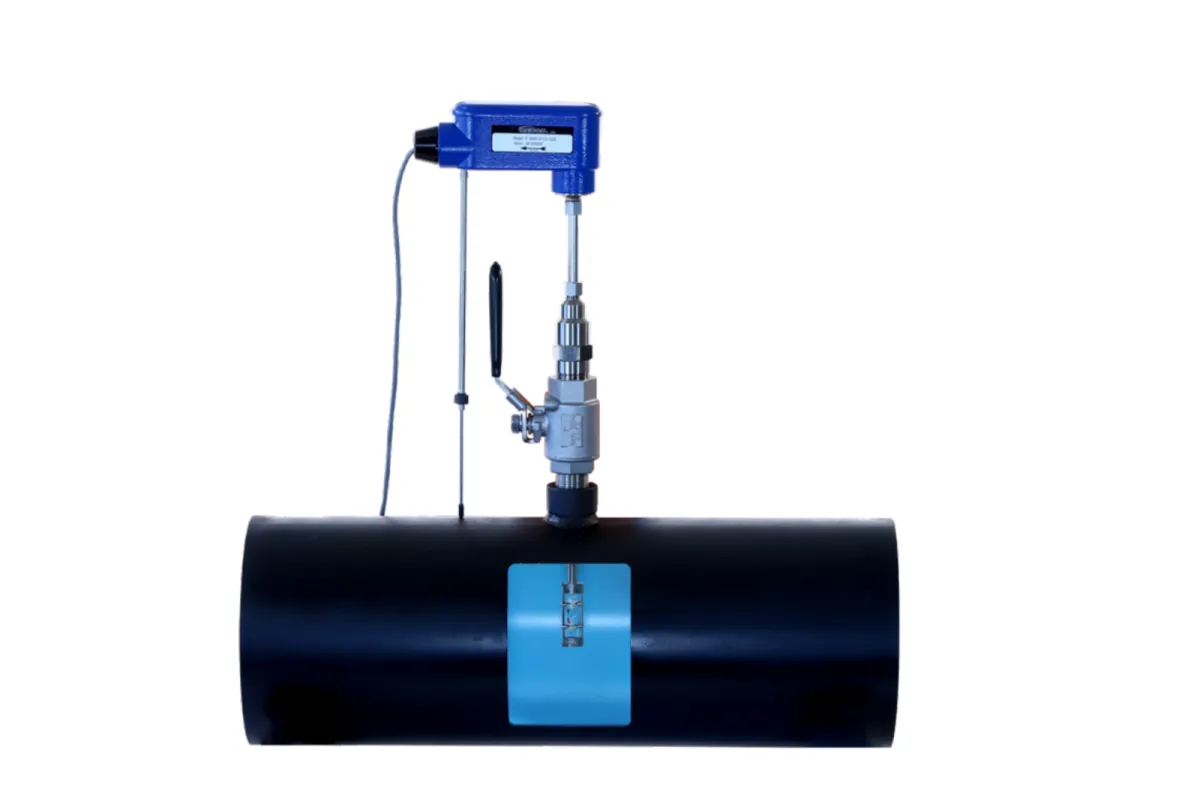

A instalação por hot tap permite remover o medidor sem interromper o sistema. Isso representa ganho de tempo em obras e manutenções.
Medidores de vazão com precisão calibrada
Todos os medidores de vazão da Série F-1000 passam por calibração úmida em laboratório. O processo segue padrões rastreáveis ao NIST. Cada unidade de sensor de vazão acompanha certificado de calibração.
A precisão é um diferencial técnico relevante:
- Inserção: ±1% da leitura em faixa de 10:1.
- In-line: ±2% da leitura em faixa de 50:1.
- Sensor de fluxo: ±0,5% da leitura na velocidade calibrada.

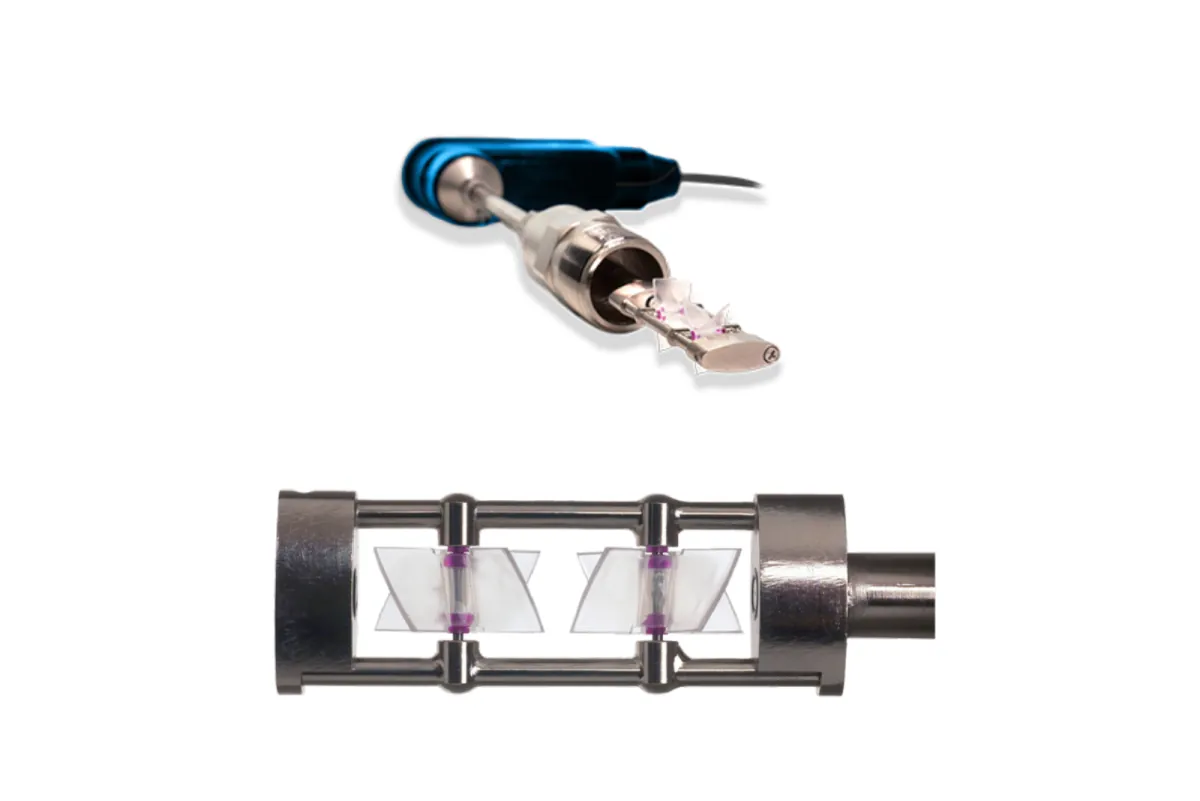

Os modelos com turbina dupla reduzem o efeito de turbilhonamento causado por curvas e conexões. Isso diminui a necessidade de trecho reto a montante em algumas aplicações.
Transmissores programáveis e com diagnóstico
Os transmissores da linha oferecem saídas flexíveis para integração com sistemas de controle. As opções incluem:
- Saída de frequência.
- Pulso escalado (contato seco).
- Saída analógica 4-20 mA, 0-10 V.
- Saída analógica isolada.
A interface USB simplifica a programação em campo. O diagnóstico avançado fornece dados em tempo real. A conectividade Bluetooth opcional permite acesso sem fio aos dados, agilizando o comissionamento.
O invólucro eletrônico em alumínio fundido é classificado NEMA 4. Ele protege os componentes em ambientes exigentes. A temperatura de operação varia de -5°F a 160°F.
Materiais e certificações para diversas aplicações
Os sensores de fluxo de água da Série F-1000 são construídos em opções de latão niquelado, aço inoxidável 316 ou corpo de bronze. O aço inoxidável 316 é indicado para tubos não metálicos.
A linha possui aprovação NSF/ANSI 61 para água potável. A verificação de teor de chumbo segue a norma NSF/ANSI 372. Isso amplia o uso em aplicações de água doméstica e municipal.
A pressão máxima de operação chega a 400 psi. A perda de carga é baixa, o que favorece a eficiência energética do sistema.
Suporte técnico e disponibilidade com a GDA
A GDA Automação é a porta de entrada para os medidores de vazão Onicon no Brasil. Somos distribuidores exclusivos e autorizados da marca e proporcionamos um atendimento ágil e próximo junto aos clientes desde o selecionamento.
Nossa equipe oferece orientação para a escolha correta do modelo, a partir dos dados do seu projeto. O objetivo é, juntos, agregarmos valor ao seu projeto de HVAC.
