Os pressostatos diferenciais da linha PSW são componentes projetados para monitoramento e controle de pressão em aplicações de exaustão industrial e sistemas de ventilação. Fabricados pela Calectro, esses equipamentos atuam na detecção de pressão diferencial em dutos e sistemas que demandam precisão e confiabilidade na operação.
A linha atende a requisitos de normas técnicas aplicáveis a edifícios comerciais e industriais. Disponíveis em quatro modelos — PSW-200, PSW-300, PSW-600 e PSW-1500 —, os pressostatos cobrem faixas de pressão entre 20 Pa e 1500 Pa, atendendo a diferentes demandas de projeto.
Cada modelo é entregue completo com tubo, conectores de duto e parafusos de fixação, pronto para instalação.
Pressostatos para sistemas de ventilação e exaustão industrial: aplicações em HVAC-R
Os pressostatos diferenciais PSW são indicados para uso em sistemas de climatização, ventilação e refrigeração. Especificamente, esse componente é utilizado em projetos de HVAC-R, garantindo o controle de pressão em:
- Sistemas de exaustão industrial
- Sistemas de ventilação comercial e industrial
- Monitoramento de filtros em centrais de tratamento de ar
- Controle de fluxo em dutos de ar e pressurização de ambientes
- Monitoramento (chave de fluxo) de ventiladores / exaustores / dampers
O meio admissível para operação é ar e gases não agressivos, com pressão máxima de 50 kPa. A temperatura de operação varia de -20°C a +60°C, conferindo versatilidade em ambientes com diferentes condições térmicas.
Interruptores de pressão com confiabilidade e precisão

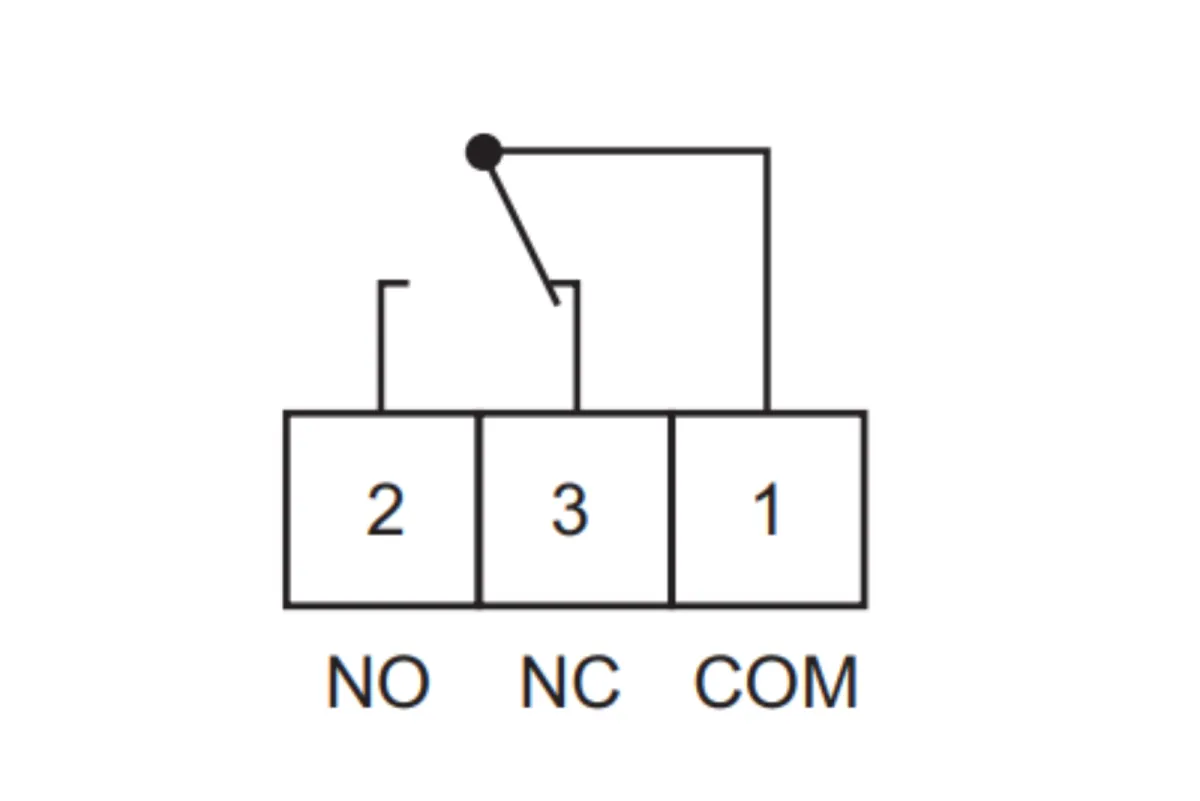

Como interruptores de pressão, os modelos PSW operam com contatos relé do tipo NO/NC comutáveis. Quando a pressão diferencial atinge o valor ajustado na escala, o contato comuta, ativando ou desativando o circuito de controle conectado.
Principais características técnicas:
- Proteção IP54 contra poeira e jatos de água
- Dial de ajuste protegido e sempre visível
- Saída digital, contato seco SPDT
- Certificação CE conforme diretiva 73/32/EEC
- Vida útil superior a 1.000.000 de operações de comutação
- Material da caixa em ABS, tampa em PC e membrana em silicone
- Entrada de cabo PG9 e conexões de pressão 2 x Ø 5 mm
A instalação é facilitada por suportes de montagem externa. O pressostato vem calibrado de fábrica na posição vertical. Na montagem horizontal, o ponto de comutação sofre alteração de ±15 Pa em relação à escala, conforme orientação do fabricante.
Sensor de pressão de ar para sistemas de ventilação
O PSW funciona como sensor de pressão de ar em sistemas de ventilação e exaustão, fornecendo sinal de comutação para controladores e painéis de automação predial. Sua aplicação é relevante em edifícios comerciais, hospitais, data centers e indústrias que dependem de controle preciso de pressurização e fluxo de ar.
A GDA Automação, distribuidora no Brasil da Calectro, disponibiliza a linha PSW com estoque nacional e entrega para todo o país. Isso elimina os prazos prolongados e garante acesso a produtos com certificação, procedência e suporte.
Especificações e dimensões dos pressostatos diferenciais

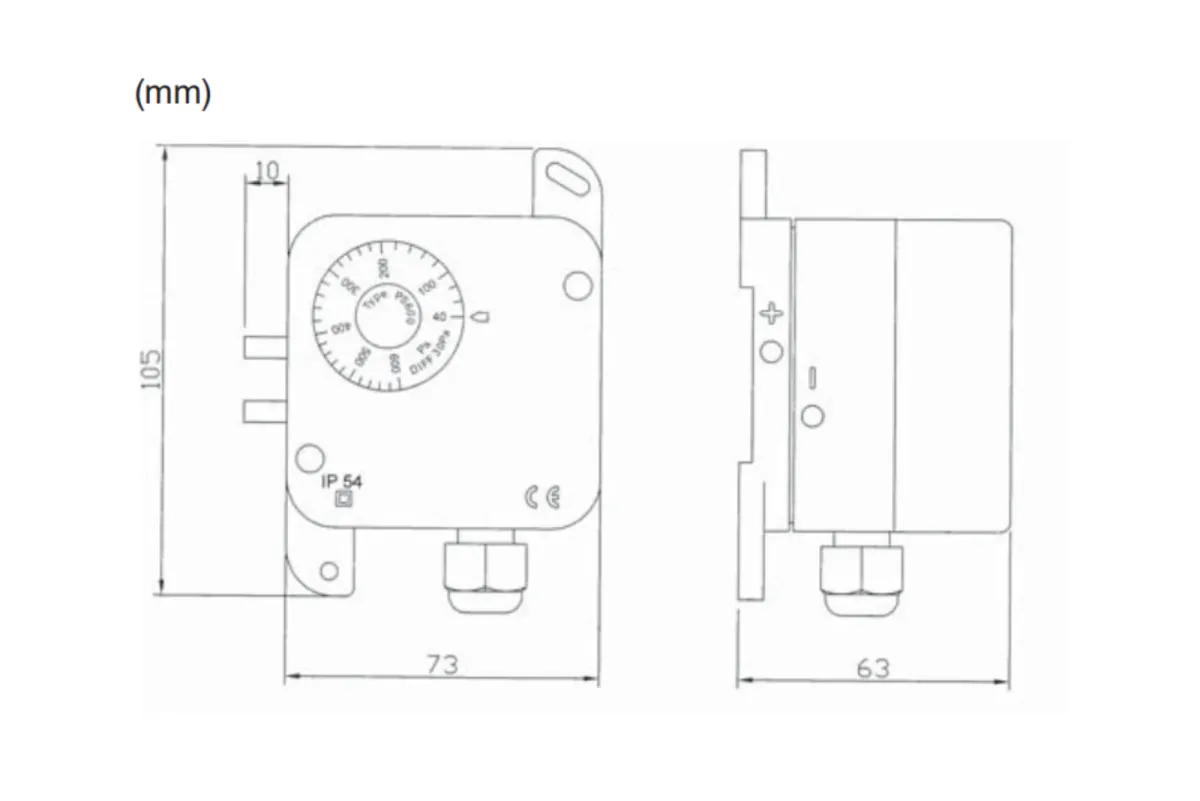

Os pressostatos diferenciais PSW apresentam dimensões compactas de 73 x 105 x 63 mm e peso de 150 g (350 g com acessórios). Os quatro modelos disponíveis oferecem:
- PSW-200: faixa 20–200 Pa, diferencial de comutação 10 Pa
- PSW-300: faixa 30–300 Pa, diferencial de comutação 20 Pa
- PSW-600: faixa 40–600 Pa, diferencial de comutação 30 Pa
- PSW-1500: faixa 100–1500 Pa, diferencial de comutação 80 Pa
Os acessórios inclusos compreendem 2 conectores de duto em plástico ABS, 2 parafusos de fixação e 2 metros de tubo Ø 4/7 mm em PVC flexível.
